SCAN 3D · SECTEUR MARITIME · RÉTROCONCEPTION 3D
Axxess Data est intervenu directement à Djibouti pour réaliser le relevé 3D d’un navire de 11,5 mètres placé en cale sèche.
L’objectif était de rétroconcevoir avec une précision de 5 mm les parties de la coque recevant l’ensemble des défenses, afin de fournir au bureau d’études les surfaces de contact nécessaires à leur remplacement.
Résumé du projet
Secteur
Maritime et portuaire
Mission
Scan 3D et rétroconception
BESOIN
Concevoir le remplacement complet des défenses
Livrables
Modèle CAO au format STEP des zones de contact
Contexte du projet
Les défenses moussées d’un navire de service de 11,5 mètres étaient hors service et avaient été déposées en vue de leur remplacement complet.
Pour concevoir les nouveaux équipements, le bureau d’études devait disposer de la géométrie réelle des parties de la coque sur lesquelles les défenses viennent prendre appui. Le besoin portait plus particulièrement sur les surfaces de contact entre la coque et la face arrière des futures défenses.
Ces interfaces devaient être restituées avec suffisamment de précision pour permettre la conception de défenses adaptées à la géométrie réelle du navire.
Axxess Data a donc réalisé une mission complète comprenant :
- Le déplacement et l’intervention sur site à Djibouti
- Le relevé 3D des zones de coque recevant l’ensemble des défenses
- Le contrôle de la couverture des données directement sur place
- Le traitement et l’assemblage du nuage de points
- La rétroconception des surfaces avec une précision de 5 mm
- La livraison d’un modèle CAO exploitable au format STEP
Contraintes du projet
L’intervention a été réalisée directement sur le navire immobilisé en cale sèche à Djibouti. La coque mate et les conditions d’accès correctes étaient favorables à l’acquisition.
La principale contrainte provenait du caractère international de la mission. Compte tenu de la distance et de l’impossibilité de revenir facilement sur place, l’ensemble des zones utiles à la conception des défenses devait être relevé sans oubli. La couverture et la qualité des données ont donc été contrôlées sur site avant la fin de l’intervention.
La précision demandée de 5 mm nécessitait également une acquisition dense et homogène afin de restituer fidèlement les surfaces de contact sur toute la longueur des futures défenses.
Visuels du projet
DONNÉES CLÉS
NAVIRE DE 11,5 M DE LONG
PRÉCISION DE RÉTROCONCEPTION À 5 MM
INTERVENTION SUR SITE À DJIBOUTI
Résultats livrés

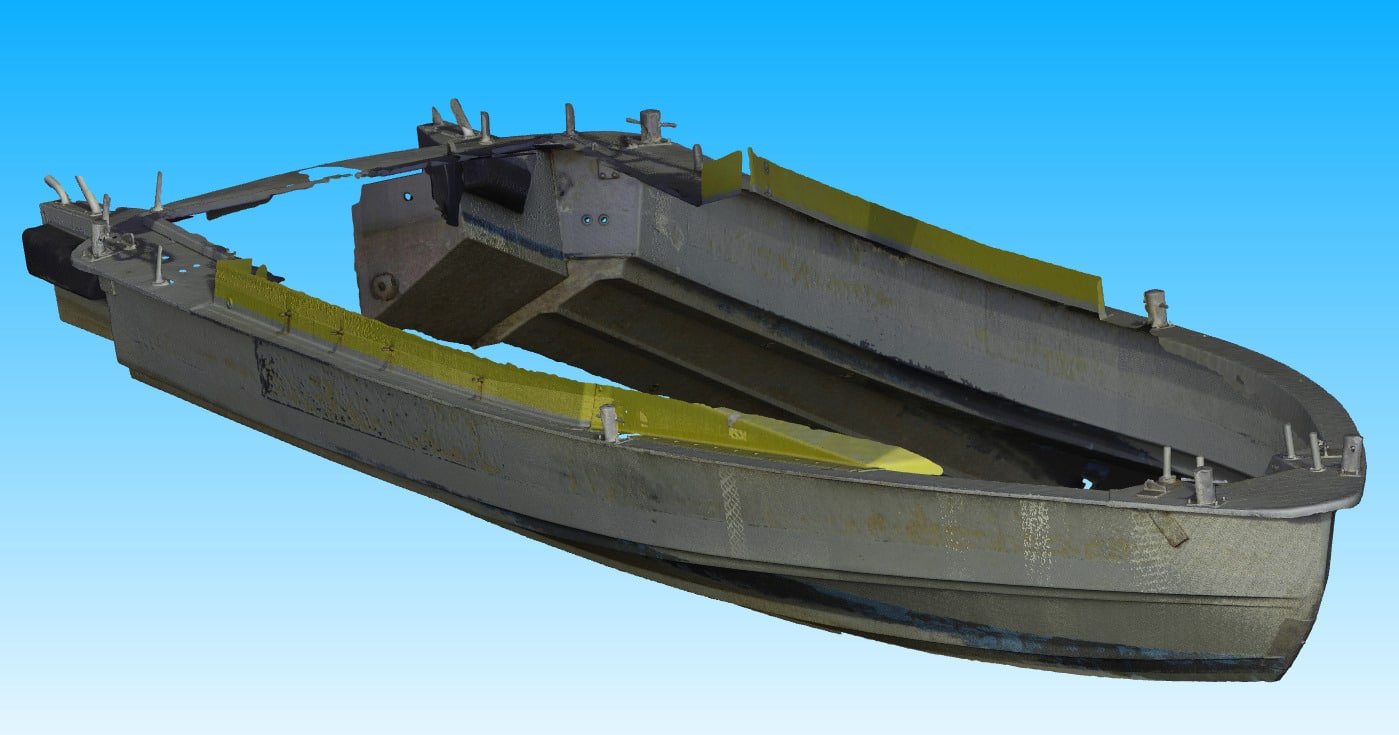

- Nuage de points 3D consolidé — assemblage des différentes positions de scan pour restituer les zones de coque utiles au projet.
- Modèle CAO rétroconçu au format STEP — reconstruction des surfaces de contact avec une précision de 5 mm.
- Géométrie complète des interfaces de pose — données exploitables par le bureau d’études pour concevoir l’ensemble des nouvelles défenses moussées.
BENEFICES CLIENT
Le bureau d’études dispose d’un modèle CAO fidèle aux surfaces réelles du navire et directement intégrable à son processus de conception.
Le modèle STEP permet de dimensionner la face arrière de l’ensemble des nouvelles défenses à partir de la géométrie effectivement relevée sur la coque, plutôt que sur la base de plans théoriques ou de mesures ponctuelles.
Cette méthode réduit les incertitudes géométriques et limite le risque de défaut d’ajustement lors de la fabrication et de la pose des nouvelles défenses.
