À quoi sert un scan 3D industriel sur un site existant ?
Le scan 3D industriel permet de capturer avec précision l’état réel d’un site : lignes de production, réseaux de tuyauterie, équipements techniques et volumes existants.
Contrairement aux plans souvent incomplets ou obsolètes, le nuage de points reflète fidèlement la réalité terrain. Il devient une base fiable pour mesurer, vérifier, concevoir ou préparer des interventions.
Cette approche est particulièrement utile en environnement complexe, où les relevés manuels sont longs, imprécis ou difficiles à exploiter.
À retenir
Le scan 3D industriel transforme un site existant en une base de données exploitable pour sécuriser les études, limiter les erreurs et préparer efficacement les travaux.
Cette étape est particulièrement utile lorsqu’un projet démarre avec des plans anciens, incomplets ou inexistants. Elle permet de sécuriser les études avant rénovation, réhabilitation, extension ou transformation d’un bâtiment.
Selon les besoins, le relevé peut ensuite être exploité pour produire des plans 2D, des façades, des coupes, une maquette 3D/BIM ou une documentation technique destinée aux équipes projet.
À retenir
Le scan 3D industriel permet de comprendre précisément un environnement existant pour préparer des travaux, implanter des équipements et éviter les erreurs en site contraint.
Méthode de relevé 3D industriel : scan laser, acquisition terrain et traitement des données
Chaque relevé 3D industriel est organisé selon la configuration du site, les zones à scanner, les contraintes d’accès et le niveau de précision requis pour les livrables (plans 2D, maquette 3D ou nuage de points).
1
Cadrage du besoin
Définition des zones à relever (lignes de production, réseaux, équipements techniques), analyse des contraintes d’accès et de sécurité, et cadrage des objectifs du relevé 3D industriel en fonction des usages : maintenance, modification ou implantation.
2
Acquisition par scan 3D
Réalisation du scan 3D industriel sur site à l’aide de scanners laser, avec des stations multiples permettant de capturer l’ensemble des volumes, réseaux et installations techniques, y compris en environnement encombré ou en activité.
3
Traitement et livraison
Assemblage et traitement du nuage de points, contrôles de cohérence puis production des livrables : nuage de points exploitable, plans 2D, modélisation 3D ou données techniques adaptées au projet.
Livrables d’un relevé 3D industriel : nuage de points, plans 2D et modélisation 3D
Le relevé 3D industriel peut être exploité directement sous forme de nuage de points ou servir de base à des livrables techniques adaptés aux besoins du projet : étude, modification, implantation ou documentation.
Donnée 3D
Nuage de points
Nuage de points issu du scan 3D industriel, exploitable pour mesurer, analyser les contraintes, vérifier des encombrements ou servir de base à une modélisation technique.
Plans
Plans 2D
Plans d’implantation, coupes ou schémas techniques produits à partir du relevé 3D industriel, adaptés aux environnements industriels et aux réseaux existants.
BIM
Maquette 3D/BIM
Modélisation des installations, équipements et réseaux pour études, coordination technique, modification d’installations ou préparation de travaux.
Formats
Formats professionnels
E57, RCP/RCS, DWG, DXF, PDF, IFC ou RVT selon les usages et les besoins du projet industriel.
OBJ, STL possibles pour des besoins spécifiques.
Exemples de relevés 3D en environnement industriel

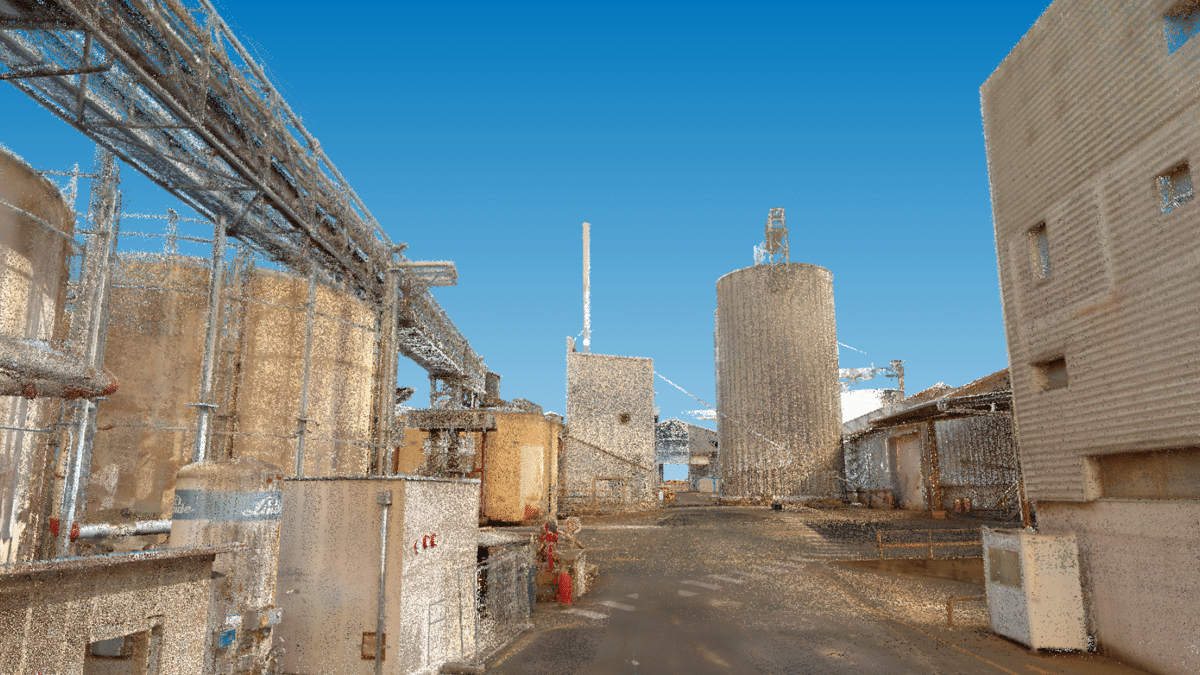

Relevé 3D de site industriel en exploitation
Scan 3D de réseaux, machines et installations techniques
Livrables de relevé 3D industriel : nuage de points, plans 2D et 3D
Cas d’usage du relevé 3D industriel
Le relevé 3D industriel répond aux besoins des exploitants, bureaux d’études, services maintenance et équipes travaux pour sécuriser les interventions et mieux comprendre les installations existantes.
MAINTENANCE / EXPLOITATION
Disposer d’une base fiable pour localiser, analyser et intervenir sur les équipements et réseaux existants.
MODIFICATION / RETROFIT
Préparer des modifications d’installations en anticipant les contraintes d’encombrement et les raccordements.
IMPLANTATION D’ÉQUIPEMENTS
Vérifier la faisabilité et intégrer de nouveaux équipements dans un environnement existant complexe.
DOE / DOCUMENTATION TECHNIQUE
Constituer une base de données précise pour l’exploitation, la maintenance et les futurs projets.
Exemples de projets de relevé 3D industriel
SITE INDUSTRIEL / USINE
Relevé 3D complet de sites industriels pour production de plans, documentation technique ou préparation de travaux.
RÉSEAUX ET INSTALLATIONS TECHNIQUES
Scan 3D de réseaux, tuyauteries et équipements pour analyse, modification ou coordination technique.
INSTALLATIONS COMPLEXES / PROCESS INDUSTRIEL
Capture d’environnements techniques complexes pour études, retrofit ou implantation de nouveaux équipements.
Pourquoi choisir Axxess Data pour un relevé 3D industriel ?
Axxess Data intervient depuis plus de 10 ans sur des projets de relevé 3D, avec une expertise terrain issue de plus de 30 ans d’expérience. Nous accompagnons les industriels sur des environnements complexes, en produisant des données fiables et directement exploitables.
EXPÉRIENCE TERRAIN INDUSTRIEL
Plus de 50 projets réalisés en industrie, jusqu’à 100 000 m², sur des sites en activité et des environnements techniques complexes (réseaux denses, accès difficiles, ATEX).
PRÉCISION ADAPTÉE AU PROJET
Relevés réalisés avec une précision de 3 à 4 mm en scan fixe et 1 à 2 cm en scan mobile, selon les contraintes et les besoins du projet.
DONNÉES FIABLES ET CONTRÔLÉES
Chaque relevé fait l’objet de contrôles rigoureux pour garantir des données exploitables pour études, modification d’installations ou implantation.
ADAPTATION AUX CONTRAINTES TERRAIN
Intervention possible sur sites en activité, en coactivité, avec accès complexes (hauteur, nacelle) et prise en compte des contraintes de sécurité et d’exploitation.
Prestations liées au relevé 3D industriel
Toutes nos prestations
Relevé 3D industriel, traitement des données, plans 2D, modélisation 3D et livrables techniques adaptés aux environnements industriels.
Nuage de points
Exploiter un nuage de points issu d’un scan 3D industriel pour analyse, mesures, contrôle d’encombrement et préparation de travaux.
Plans 2D
Transformer un relevé 3D industriel en plans d’implantation, coupes ou schémas techniques adaptés aux installations existantes.
MODÉLISATION 3D / BIM
Produire une maquette 3D à partir d’un relevé industriel pour études, coordination technique ou modification d’installations.
FAQ – Relevé 3D industriel
À quoi sert un relevé 3D industriel ?
Il permet de capturer précisément un site existant (réseaux, équipements, volumes) afin de produire une base fiable pour les études, la maintenance, les modifications ou l’implantation de nouveaux équipements.
Quelle précision pour un relevé 3D industriel ?
La précision dépend de la méthode utilisée : de l’ordre de quelques millimètres en scan fixe et centimétrique en scan mobile, selon les besoins du projet.
Quand réaliser un relevé 3D sur un site industriel ?
En amont d’un projet (modification, retrofit, implantation), pour vérifier les contraintes d’encombrement, ou pour documenter un site existant.
Peut-on réaliser un scan 3D sur un site industriel en activité ?
Oui, le relevé 3D peut être réalisé sans arrêt de production dans la majorité des cas. L’intervention est adaptée aux contraintes du site (coactivité, accès, sécurité, vibrations éventuelles).
Quels livrables peut-on obtenir après un scan 3D industriel ?
Nuage de points exploitable, plans 2D, modélisation 3D ou données techniques adaptées aux études, à la modification d’installations ou à la documentation du site.
Quel est le prix d’un relevé 3D industriel ?
Le coût dépend de la surface, de la complexité du site, des contraintes d’accès et des livrables attendus. Une estimation est généralement réalisée après échange sur le besoin.
Besoin d’un relevé 3D pour un site industriel ?
Décrivez votre besoin (site, réseaux, équipements, contraintes). Nous vous orientons vers la solution de relevé 3D la plus adaptée.
