RÉALISATION · SCAN 3D · SITE INDUSTRIEL
Relevé par scan laser 3D d’un environnement industriel en activité dans le Bas-Rhin, réalisé afin de disposer d’une représentation précise de l’existant pour remplacer et adapter une goulotte endommagée située dans un environnement encombré.
L’acquisition a couvert jusqu’à 12 mètres de hauteur, avec des scans réalisés sur mât pour limiter les zones masquées par les équipements existants.
Résumé du projet
Secteur
Industrie
Mission
Relevé 3D industriel
BESOIN
Adapter une goulotte existante
Livrables
Nuage de points, rapport, PDF et visite virtuelle
Contexte du projet
Dans le cadre du remplacement d’un équipement endommagé sur un site industriel dans le Bas-Rhin (67), le client avait besoin d’une représentation 3D précise de l’installation existante et de son environnement afin de préparer l’adaptation du nouvel équipement.
La zone utile, située à environ 5 mètres du sol, se trouvait dans un environnement industriel particulièrement encombré. Le relevé a été étendu jusqu’à 12 mètres de hauteur afin d’acquérir suffisamment d’informations sur les structures et équipements environnants.
Axxess Data a réalisé l’acquisition à l’aide d’un scanner laser 3D Leica RTC360. Au total, 39 scans ont été nécessaires pour constituer un nuage de points précis et suffisamment complet de l’installation.
- Relevé 3D d’un environnement industriel encombré
- 39 scans laser 3D réalisés au Leica RTC360
- Acquisition jusqu’à 12 m de hauteur
- Nuage de points avec une précision de 3 mm
Contraintes du projet
La principale difficulté du relevé concernait l’encombrement de l’environnement industriel et la hauteur des éléments à acquérir. Les équipements et structures présents pouvaient générer de nombreux masques et empêcher le scanner d’obtenir une vision complète depuis le sol.

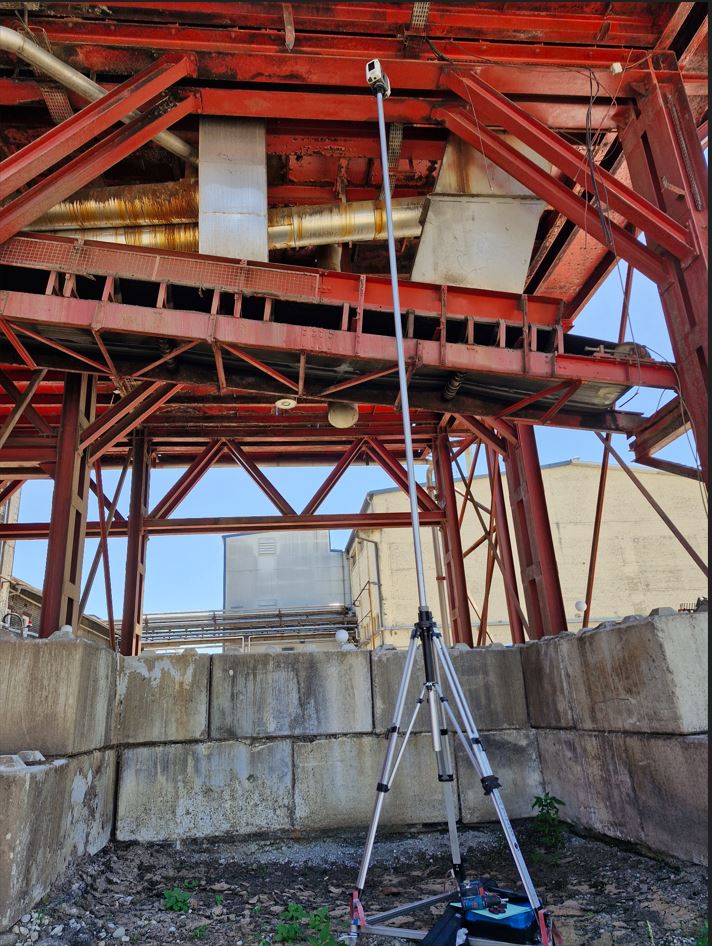

Pour limiter ces zones masquées, des acquisitions ont été réalisées à différentes hauteurs, avec notamment l’installation du scanner sur un mât pouvant atteindre environ 6 mètres. Cette configuration nécessitait une stabilisation particulièrement rigoureuse.
La précision du relevé constituait également un enjeu important pour permettre l’exploitation fiable de la géométrie de l’existant. Un système de ciblage a été mis en place afin de maîtriser le recalage des différentes acquisitions. Le réseau de scans a ainsi été recalé à 2 mm, permettant de garantir une précision 3D de 3 mm sur l’ensemble des points relevés.

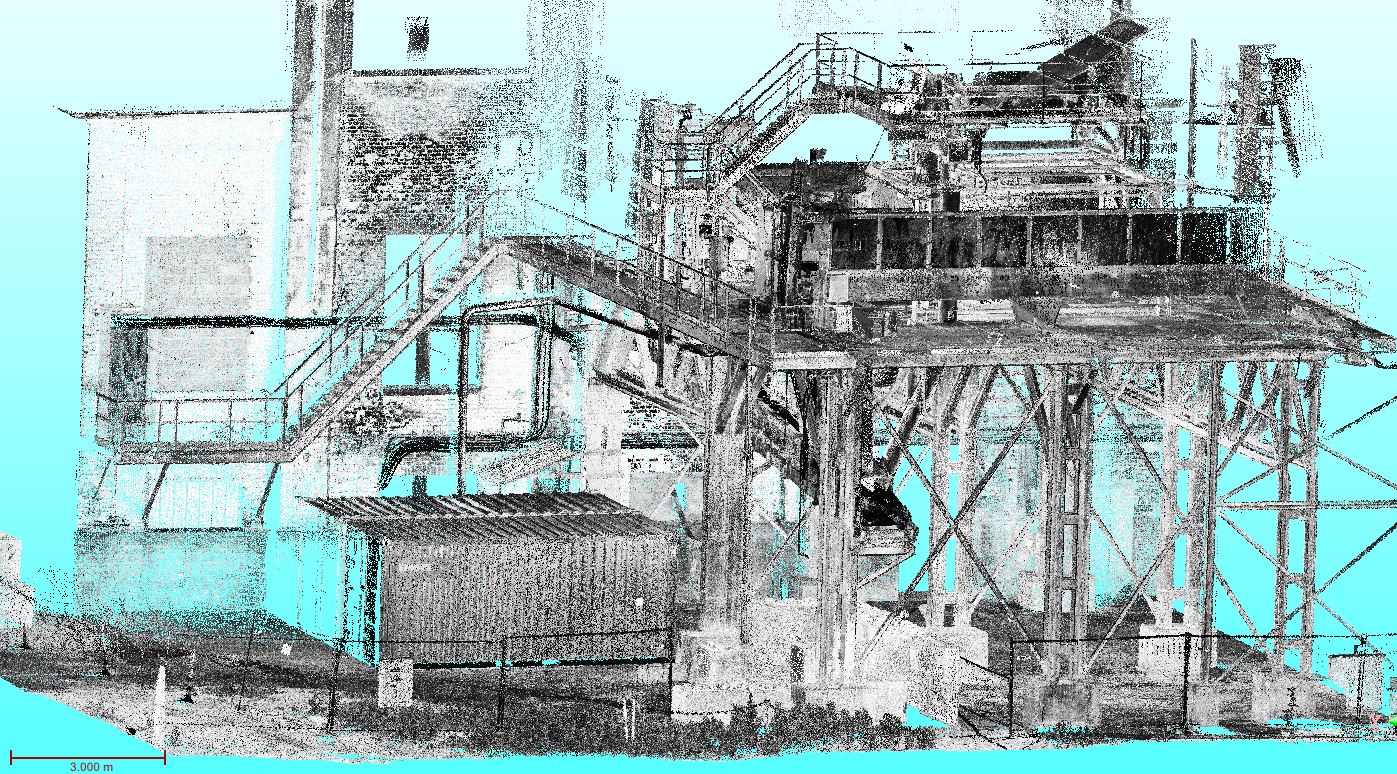

Visuels du projet
DONNÉES CLÉS
Scan d'un environnement contraint à partir de 5 m de hauteur
ET jUSQU’À 12 M au total
PRÉCISION 3D DE 3 MM
BENEFICES CLIENT
Le relevé 3D a permis au client de disposer d’une représentation précise et complète de l’installation existante, y compris des équipements situés en hauteur et difficiles à mesurer directement.
Le nuage de points constitue une base fiable pour retrouver les dimensions et la géométrie de l’existant, et ainsi préparer l’adaptation du nouvel équipement en tenant compte des structures déjà en place.
Avec une précision de 3 mm sur l’ensemble des points, le relevé facilite la préparation de l’intervention et limite le besoin de reprendre des mesures sur site.
