Réalisation · Scan 3D · Station de pompage · BIM
Scan 3D d'une station de pompage des eaux et production d'une maquette BIM LOD 350 afin de préparer l'intégration de nouvelles pompes et sécuriser les études de modification des installations existantes.
Résumé du projet
Secteur
Eau et assainissement
Mission
Scan-to-BIM
BESOIN
Étude d'intégration de nouvelles pompes
Livrables
Nuage de points, plans, maquette 3D
Contexte du projet
Dans le cadre d'un projet de remplacement et d'intégration de nouvelles pompes au sein d'une station de pompage existante, le maître d'ouvrage avait besoin d'une représentation numérique fiable des installations en place. Le scan 3D a permis de capturer avec précision les bâtiments, équipements, réseaux et tuyauteries afin de produire une maquette BIM LOD 350 servant de support aux études d'implantation, aux vérifications d'encombrement et à la préparation des futurs travaux.
- Scan 3D des installations existantes
- Production d'une maquette BIM LOD 350
- Intégration de nouvelles pompes dans l'existant
- Support aux études et travaux de modification
Contraintes du projet
Le relevé concernait une station de pompage existante comprenant des équipements techniques, des réseaux, des tuyauteries et un puits profond nécessitant une acquisition 3D fiable avant modification des installations.
L’une des principales contraintes portait sur le relevé du puits, dont certaines zones présentaient très peu d’éléments d’accroche pour le recalage des données. Le fond étant occupé par l’eau, l’acquisition devait permettre de capturer les parois et les éléments visibles depuis des positions de scan adaptées, tout en conservant une continuité géométrique suffisante avec le reste de l’installation.
Cette configuration a nécessité une méthodologie de relevé spécifique afin d’obtenir un nuage de points exploitable dans un environnement contraint, vertical et partiellement masqué. Les données ont ensuite été utilisées pour produire une maquette BIM LOD 350 intégrant les structures, les réseaux et les équipements utiles à l’étude d’intégration des nouvelles pompes.
Visuels du projet
DONNÉES CLÉS
SCAN 3D D’UN PUITS TECHNIQUE DE 30 M
MAQUETTE BIM LOD 350
SCAN 3D EN Alpes-de-Haute-Provence (04)
Résultats livrés
- Nuage de points — représentation exhaustive des bâtiments, ouvrages et équipements existants.

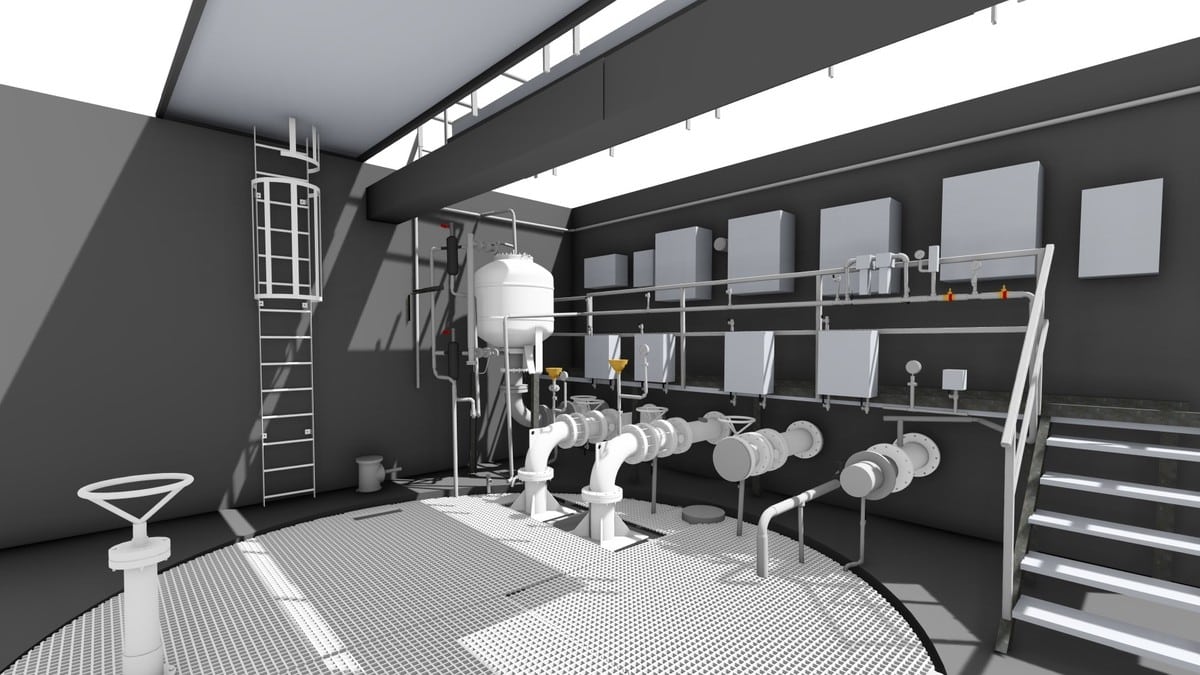

- Maquette BIM LOD 350 — modélisation détaillée des structures, réseaux et équipements de la station de pompage.
- Visite virtuelle — captures, détails et repères projet pour faciliter les échanges.
BENEFICES CLIENT
La maquette BIM livrée a permis au client de disposer d’une base fiable de l’existant, y compris sur les zones difficiles à relever comme le puits et les parties techniques associées.
En travaillant à partir d’un relevé 3D complet plutôt que de plans incomplets ou d’observations ponctuelles, les équipes projet pouvaient mieux anticiper les encombrements, les interfaces techniques et les contraintes d’accès avant l’intégration des nouvelles pompes.
Le nuage de points, la maquette BIM LOD 350 et la visite virtuelle ont également facilité les échanges entre les intervenants, en donnant à chacun une vision claire des installations existantes sans multiplier les visites terrain.
