Relevé 3D complet d’une charpente métallique existante, réalisé en hauteur à l’aide d’une nacelle, puis production d’une maquette BIM destinée à l’étude de sa capacité portante et à la préparation des modifications prévues.
Résumé du projet
Secteur
Industrie
Mission
Scan-to-BIM
BESOIN
Préparer une étude de portance
Livrables
Nuage de points, maquette BIM
Contexte du projet
Dans le cadre de la modification d’un atelier industriel existant, un bureau d’études structure devait disposer d’une représentation fiable de la charpente métallique.
Les plans disponibles ne permettaient pas de connaître avec suffisamment de précision la géométrie réellement construite. Un relevé par scanner laser 3D a donc été réalisé afin de documenter l’ensemble de la structure et de produire une maquette BIM exploitable pour les études ultérieures.
- Relevé complet de la charpente existante
- Acquisition en hauteur à l’aide d’une nacelle
- Assemblage et traitement des différentes stations de scan

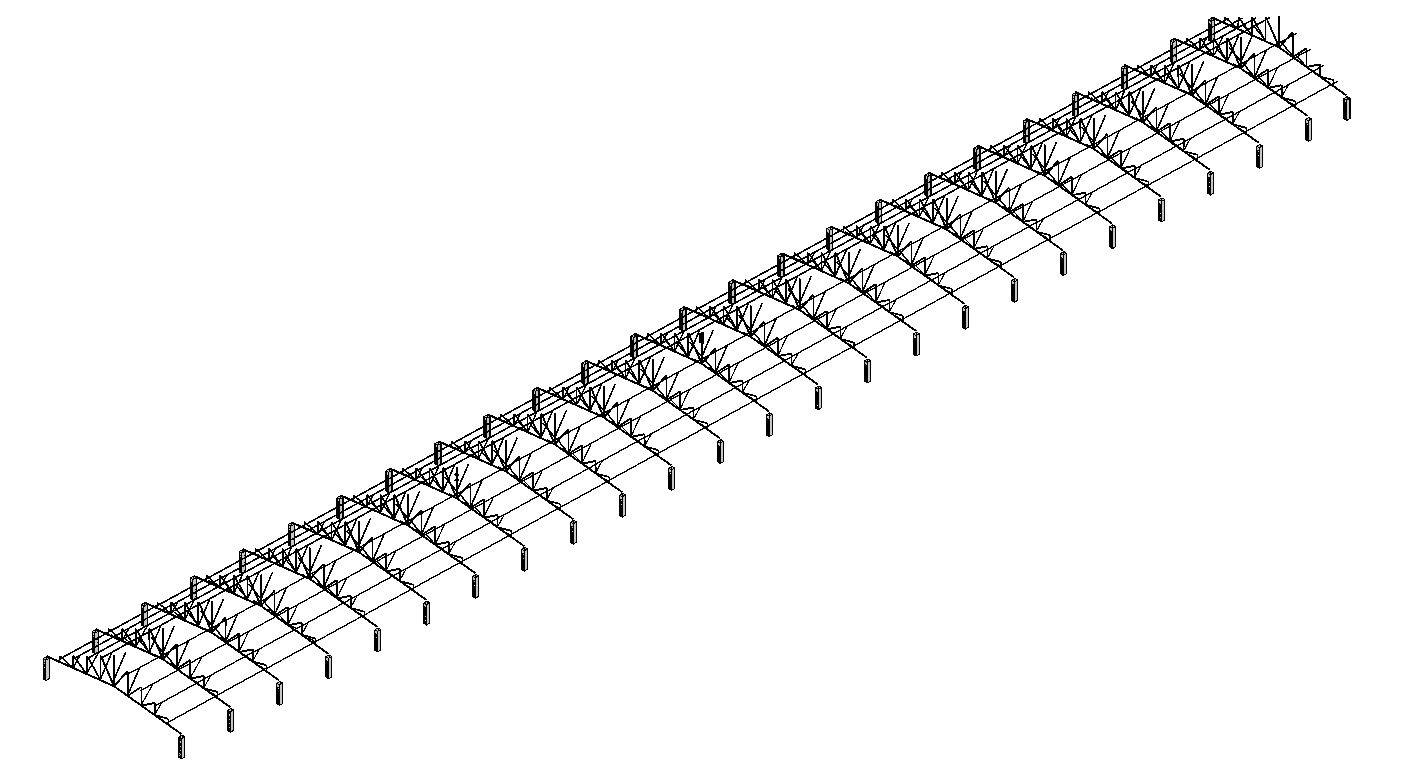

- Modélisation BIM des éléments de structure
Contraintes du projet
La charpente s’étendait sur toute la longueur de l’atelier et comprenait plus de 25 fermes métalliques, ainsi qu’un grand nombre de pannes, poteaux, contreventements et éléments secondaires.
Afin de relever correctement les différentes faces de la structure et de limiter les zones masquées, la nacelle a dû être déplacée progressivement sur toute la longueur du bâtiment. Cette méthode d’acquisition a nécessité de nombreuses positions de scan et une organisation précise des déplacements.
L’intervention devait également respecter des horaires contraints liés à l’activité industrielle du site. La présence d’un filet sous une partie de la charpente réduisait ponctuellement la visibilité du scanner. Certaines portions ont été démontées par le client afin de permettre le passage de la nacelle et l’acquisition des éléments concernés.
La principale difficulté consistait à obtenir un nuage de points suffisamment complet et précis malgré la hauteur, la répétition des éléments métalliques, les nombreux masques et les contraintes d’accès.
Visuels du projet
DONNÉES CLÉS
PLUS DE 25 FERMES MODÉLISÉES
RELEVÉ 3D DEPUIS UNE NACELLE
SCAN 3D réalisé EN SAONE-ET-LOIRE (71)
BENEFICES CLIENT
Le relevé par scanner laser 3D a permis de documenter une charpente métallique longue et difficilement accessible sans multiplier les prises de mesures manuelles en hauteur.
La maquette BIM fournit au bureau d’études une représentation structurée de l’existant, directement issue des données relevées sur site. Elle facilite l’identification des éléments porteurs, la compréhension du fonctionnement général de la charpente et la préparation des hypothèses de calcul.
Le client dispose ainsi d’une base géométrique commune pour étudier la capacité portante de la structure, concevoir les modifications prévues et limiter les incertitudes lors des phases suivantes du projet.
Prestations associées
Vous avez un besoin similaire ?
Axxess Data accompagne les projets nécessitant une base fiable de l’existant : scan 3D, plans 2D, maquette 3D, contrôle ou préparation travaux.
