Drone · Photogrammétrie · Inspection d’ouvrage
Acquisition drone très haute résolution et scan 3D de précision d’une écluse afin de caractériser les fissures visibles, documenter l’état de l’ouvrage et produire une cartographie SIG exploitable pour analyse technique.
Résumé du projet
Secteur
Ouvrage hydraulique
Mission
Inspection drone / photogrammétrie / cartographie
BESOIN
Caractérisation de fissures / Pathologie du batiment
Livrables
Orthophotos, modèle 3D, vues détaillées, SIG
Contexte du projet

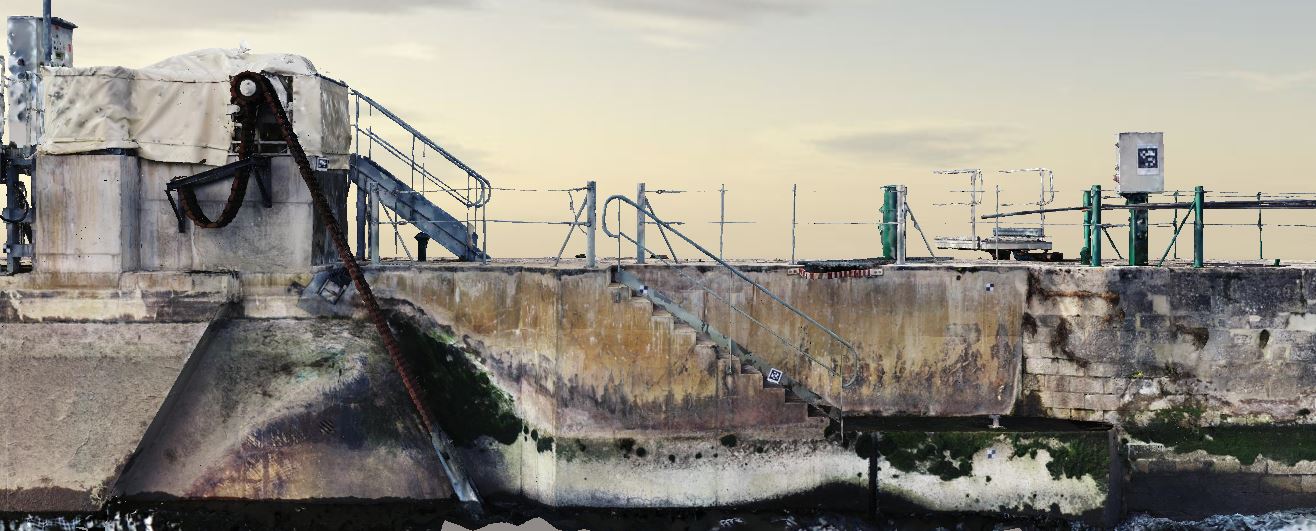

Le projet portait sur l’inspection d’une écluse présentant des désordres visibles sur certaines zones bétonnées. L’objectif était de produire une documentation visuelle précise, homogène et exploitable, sans multiplier les accès directs aux zones difficiles ou sensibles de l’ouvrage.

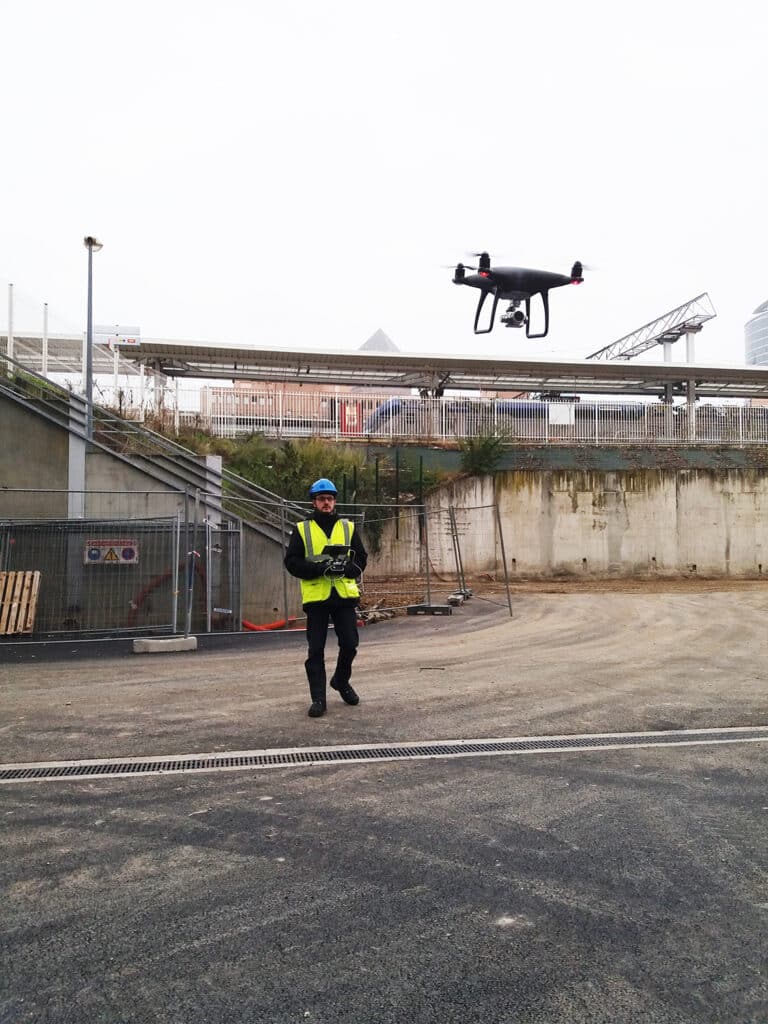

L’acquisition par drone a permis de couvrir les parements, les zones verticales et les parties difficilement observables depuis le sol, afin de faciliter l’identification, la localisation et la caractérisation des fissures.
- Inspection visuelle par drone
- Acquisition photographique haute résolution
- Reconstruction photogrammétrique de l’ouvrage
- Analyse et localisation des fissures visibles
Contraintes du projet
Le projet nécessitait une acquisition très haute résolution afin de caractériser des fissures visibles sur un ouvrage hydraulique et de les reporter ensuite dans une cartographie exploitable.
La principale contrainte venait des conditions d’acquisition drone : certaines zones de l’écluse devaient être photographiées à très faible distance pour obtenir une résolution suffisante, avec des vols réalisés à proximité immédiate de l’eau et dans des passages contraints, notamment entre les structures métalliques et le plan d’eau.
Cette acquisition rapprochée a été complétée par un scan 3D haute précision afin d’obtenir une base géométrique fiable de l’ouvrage. Le couplage entre photogrammétrie drone, scan 3D et traitement SIG devait permettre de localiser précisément les fissures, de les documenter et de les restituer dans un rapport technique exploitable par les équipes d’analyse.
Visuels du projet
DONNÉES CLÉS
2 000 PHOTOGRAPHIES HAUTE RÉSOLUTION
Fissures CARACTERISEEs AU 1/10 de MM
CAPTATION 3D DRONE EN YONNE (89)
Résultats livrés
- Orthophotos haute définition — vues exploitables pour repérage, annotation et comparaison des zones fissurées.

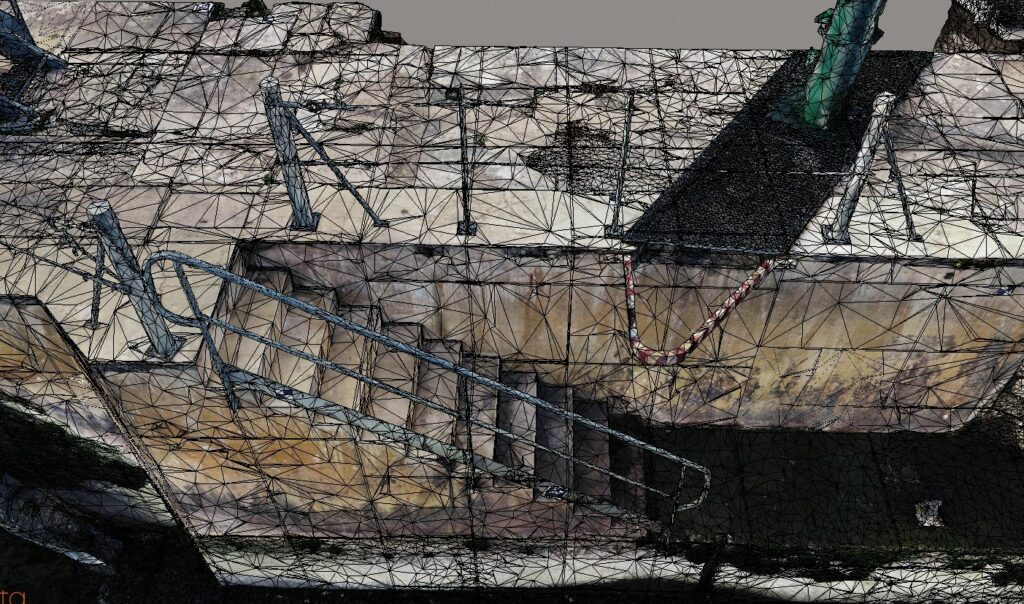

- Modèle 3D photogrammétrique — représentation de l’ouvrage permettant de visualiser les parements et volumes inspectés.

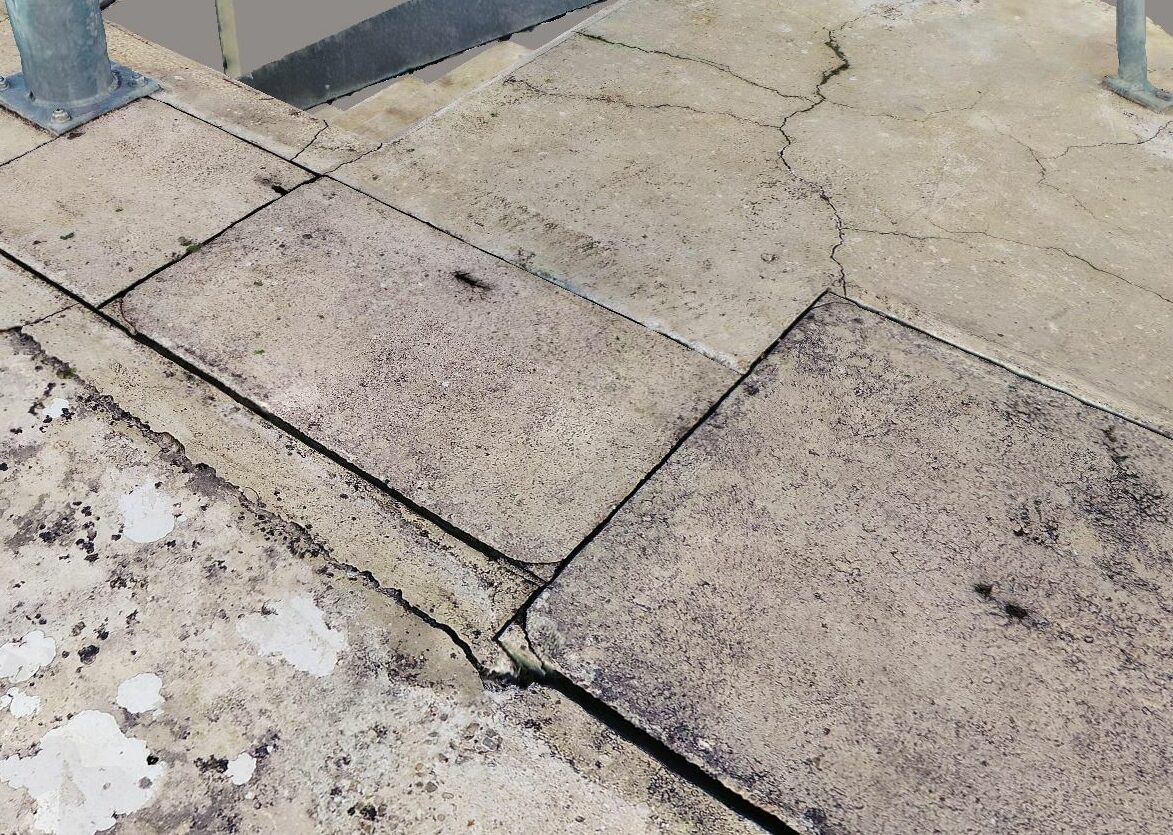

- Détails photographiques localisés — documentation visuelle des fissures, éclats, reprises ou zones sensibles.
- Support cartographique et SIG — base de travail pour bureau d’études, gestionnaire d’ouvrage ou équipe maintenance.
BENEFICES CLIENT
Le client a pu disposer d’un relevé précis et documenté de l’état visible de l’ouvrage, sans se limiter à des photographies isolées ou à des observations ponctuelles sur site.
Les fissures ont été localisées, caractérisées et reportées sur une cartographie SIG, ce qui facilite leur analyse, leur suivi et leur partage avec les différents intervenants du projet.
Le jumeau numérique sous forme de mesh texturé haute résolution a également permis d’inspecter virtuellement l’écluse avec un niveau de détail très fin. Cette restitution 3D donne une lecture beaucoup plus intuitive de l’ouvrage, des fissures et de leur environnement immédiat.
L’association des images drone haute résolution, du scan 3D précis, du modèle texturé, de la cartographie SIG et du rapport technique a fourni au client une base complète pour objectiver les désordres observés et préparer les décisions liées à l’état de l’écluse.
