Sommaire
À quoi sert un contrôle 3D par scanNER laser ?
Le contrôle 3D par scan laser permet de vérifier rapidement la conformité d’un bâtiment, d’une structure ou d’un équipement en comparant l’existant à un plan, un modèle BIM, un DOE ou une géométrie théorique.
Cette méthode permet d’identifier précisément des écarts dimensionnels, déformations, défauts de pose ou déplacements pouvant impacter des travaux, assemblages, opérations de maintenance ou réceptions de chantier.
Le scan 3D permet également de conserver un état de référence fiable afin de suivre l’évolution d’un ouvrage dans le temps, comparer un avant/après travaux ou documenter des inspections techniques complexes.
À retenir
Méthode de contrôle 3D et d’inspection par scan laser
Chaque mission est adaptée selon les objectifs du projet, les tolérances attendues et le niveau de précision nécessaire : contrôle de conformité, comparaison géométrique, inspection technique ou suivi de déformation.
1
Relevé 3D et acquisition des données
Réalisation du scan 3D sur site afin de capturer l’état réel des bâtiments, structures ou équipements, y compris dans des environnements techniques complexes ou encombrés.
Les données sont ensuite assemblées et préparées pour garantir une base fiable avant analyse et comparaison.
2
Analyse et comparaison 3D
Comparaison de l’existant avec un plan, un modèle BIM, un DOE ou une géométrie théorique afin d’identifier écarts dimensionnels, déformations, défauts de pose ou anomalies géométriques.
Cette étape permet de vérifier rapidement la conformité d’un ouvrage ou d’une installation technique.
3
Rapports et livrables exploitables
Livrables d’un contrôle 3D et d’une inspection par scan laser
Les opérations de contrôle 3D peuvent produire différents livrables exploitables selon les besoins du projet : contrôle de conformité, inspection technique, analyse d’écarts, suivi de déformation ou préparation de travaux.
CONTRÔLE
Cartographies d’écarts et déformations
Production de cartographies couleur permettant de visualiser rapidement les écarts entre l’existant et un plan, modèle BIM ou état théorique afin d’identifier défauts, déformations ou non-conformités.
RAPPORTS
Rapports de contrôle exploitables
Création de rapports intégrant mesures, tolérances, analyses d’écarts et captures visuelles afin de faciliter les contrôles qualité, inspections techniques et validations avant travaux ou réception.
3D
Meshes 3D et nuages de points
Livraison possible de meshes 3D et nuages de points exploitables pour rétroconception, analyse géométrique, comparaison d’état ou exploitation technique des données relevées.
FORMATS
Exports compatibles avec vos outils
Livrables possibles en PDF, DWG, IFC ou formats nuages de points compatibles avec les logiciels et workflows déjà utilisés par les équipes techniques, méthodes ou maintenance.
Exemples de contrôles 3D et inspections par scan laser

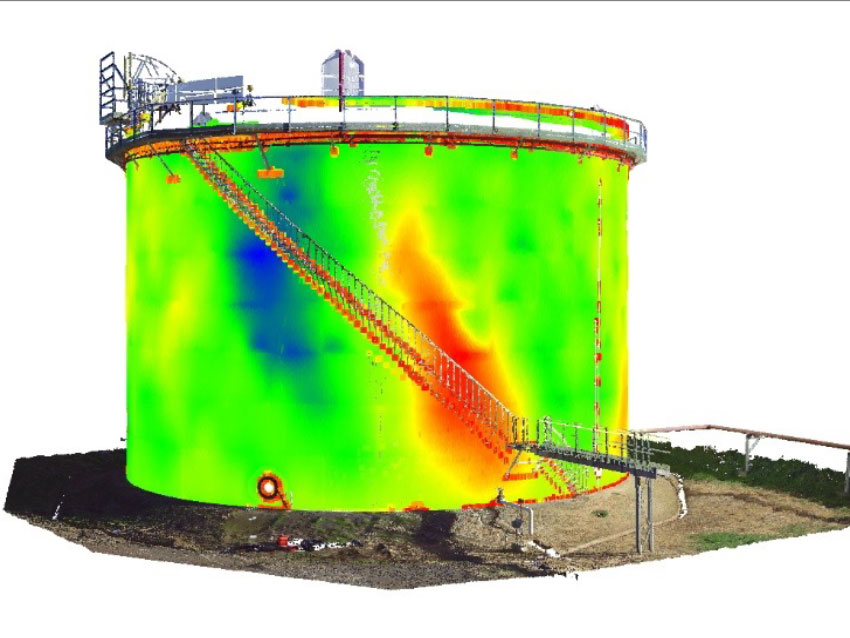

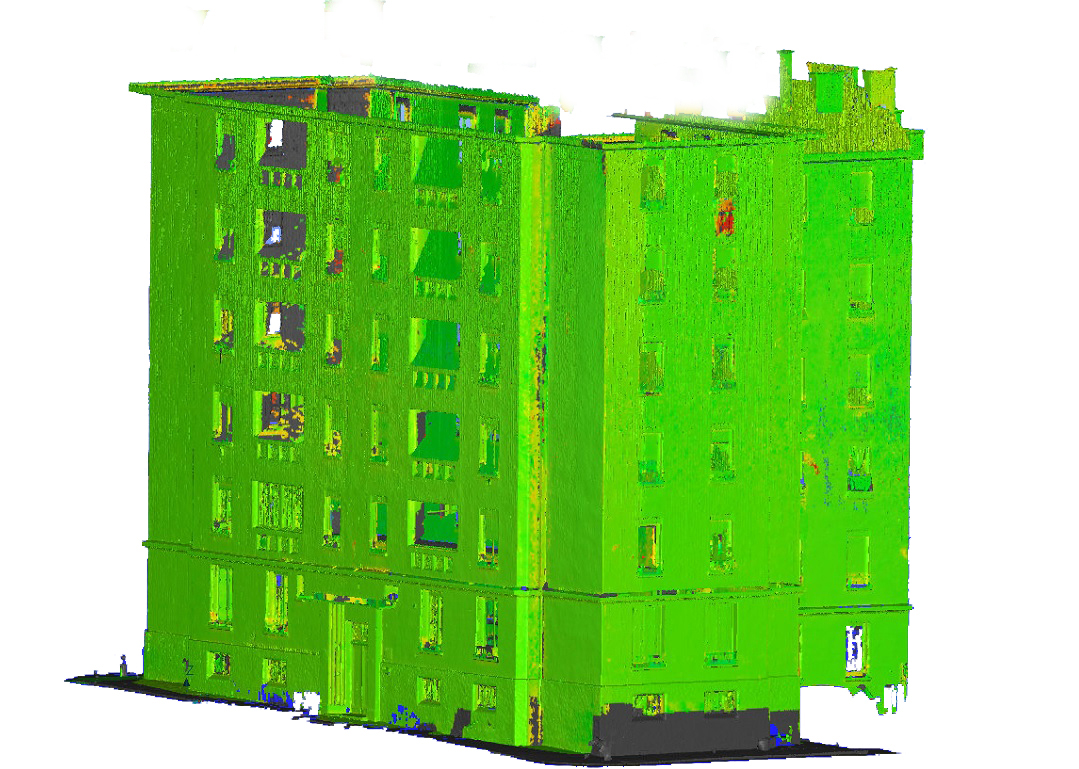

Cartographie d’écarts sur bâtiment existant pour analyse géométrique et suivi de déformations.
Comparaison 3D entre scan réel et géométrie théorique pour contrôle de conformité.

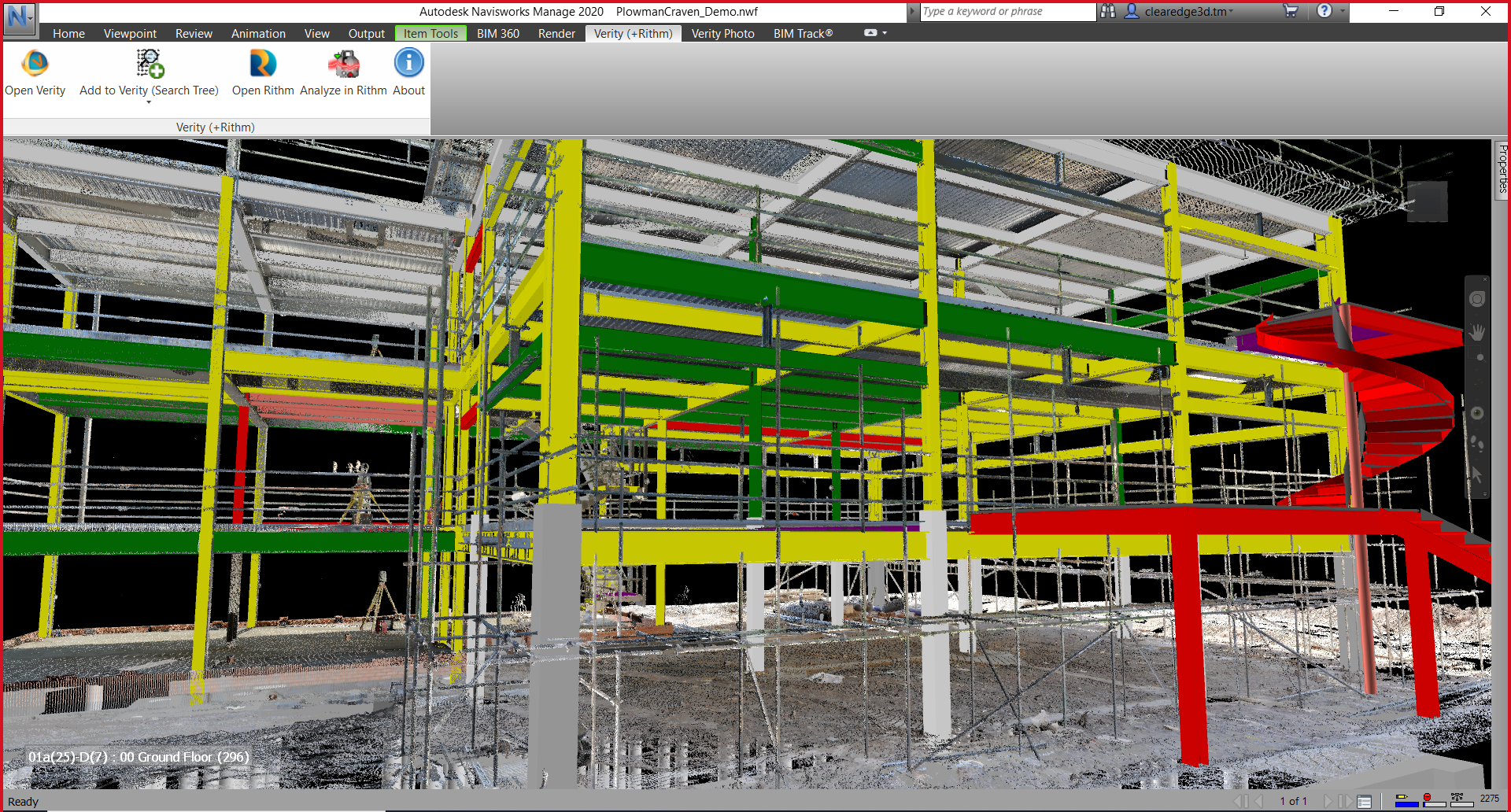

Inspection géométrique d’une installation industrielle à partir d’un nuage de points et d’un modèle BIM.
Cas d’usage du contrôle 3D et de l’inspection par scan laser
Le contrôle 3D par scan laser est utilisé pour vérifier des conformités, détecter des écarts géométriques et comparer l’état réel d’un ouvrage ou d’une installation avant travaux, après intervention ou lors d’inspections techniques.
CONTRÔLE / CONFORMITÉ
Vérifier écarts dimensionnels, déformations, alignements ou défauts de pose avant réception de chantier, assemblage ou remise en service d’équipements.
TRAVAUX / MODIFICATIONS
Comparer l’état réel avant/après travaux afin de contrôler des modifications d’installations, implantations techniques ou interventions sur site existant.
EXPLOITATION / MAINTENANCE
Faciliter inspections techniques, maintenance et suivi d’évolution grâce à une représentation fiable de l’état réel des structures et équipements.
BIM / RÉTROCONCEPTION
Exemples de projets de contrôle 3D et d’inspection par scan laser
CONTRÔLE DE BÂTIMENTS EXISTANTS
Analyse d’écarts, contrôle de déformations et vérification géométrique sur bâtiments existants avant rénovation, réception ou travaux.
PRÉPARATION DE TRAVAUX ET RÉAMÉNAGEMENTS
Comparaison entre scan réel et modèle théorique pour vérifier implantations, alignements et conformités d’équipements ou réseaux techniques.
INSPECTION ET SUIVI D’ÉVOLUTION
Pourquoi choisir Axxess Data pour vos contrôles 3D et inspections par scan laser ?
Axxess Data intervient sur des projets de contrôle 3D en bâtiment et industrie pour vérifier conformités, déformations et écarts géométriques sur structures, réseaux et installations techniques.
Notre expérience du relevé terrain et des environnements industriels réels permet de produire des contrôles exploitables même sur des sites complexes, occupés ou disposant de peu de documentation fiable.
EXPÉRIENCE TERRAIN
Interventions sur bâtiments, structures béton, charpentes métalliques, façades, dallages, cuves, silos et installations industrielles complexes.
CONTRÔLES EXPLOITABLES
Production de cartographies d’écarts, rapports PDF, meshes, nuages de points et exports BIM exploitables pour contrôle qualité, travaux, maintenance et inspection technique.
ENVIRONNEMENTS COMPLEXES
Habitude des sites occupés, zones ATEX, grandes hauteurs, accès difficiles et environnements industriels encombrés.
SCAN 3D + BIM + CONTRÔLE
Capacité à comparer scans, nuages de points et modèles BIM existants, y compris sur des maquettes incomplètes, anciennes ou incohérentes.
Prestations liées au contrôle 3D et à l’inspection par scan laser
Toutes nos prestations
Contrôle 3D, inspection géométrique, analyse d’écarts, scan laser, nuages de points et production de livrables exploitables pour bâtiment et industrie.
SCAN TO BIM
Création ou mise à jour de maquettes BIM à partir de scans 3D et nuages de points pour disposer d’une base numérique fiable sur bâtiments et installations existantes.
RELEVÉ 3D / SCAN LASER
Acquisition de données 3D sur site pour capturer l’état réel de bâtiments, structures, équipements et installations techniques.
RÉTROCONCEPTION 3D
Exploitation de scans, meshes et nuages de points pour reconstruire ou analyser des géométries existantes sur équipements et installations complexes.
FAQ — Contrôle 3D et inspection par scan laser
PEUT-ON CONTRÔLER LA CONFORMITÉ D’UN OUVRAGE AVEC UN SCAN 3D ?
Oui, le scan 3D permet de comparer précisément l’existant à un plan, un modèle BIM ou une géométrie théorique afin d’identifier écarts dimensionnels, défauts de pose, déformations ou non-conformités.
PEUT-ON COMPARER UN SCAN 3D À UNE MAQUETTE BIM EXISTANTE ?
Oui, il est possible de comparer un nuage de points ou un scan laser à une maquette BIM afin de vérifier l’état réel, contrôler des modifications ou détecter des incohérences dans le modèle existant.
QUELS LIVRABLES PEUT-ON OBTENIR APRÈS UNE INSPECTION 3D ?
Selon les besoins du projet, les livrables peuvent inclure cartographies d’écarts, rapports PDF, meshes 3D, nuages de points ou exports exploitables dans des logiciels BIM et techniques.
COMMENT VISUALISER LES ÉCARTS ENTRE LE RÉEL ET LE MODÈLE THÉORIQUE ?
Les écarts sont généralement visualisés sous forme de cartographies couleur permettant d’identifier rapidement les zones conformes ou hors tolérances sur un bâtiment, une structure ou une installation technique.
DANS QUELS CAS UTILISE-T-ON UN CONTRÔLE 3D ?
Le contrôle 3D est utilisé pour contrôle avant réception, suivi de déformation, inspection technique, contrôle qualité, comparaison avant/après travaux ou vérification d’implantation sur site existant.
QUEL EST LE PRIX D’UN CONTRÔLE 3D PAR SCAN LASER ?
Le coût dépend principalement de la taille du site, du niveau de précision attendu, des accès, du nombre de zones à contrôler et du type de livrables demandés. Un contrôle ponctuel et une inspection complète d’installation industrielle n’impliquent pas les mêmes moyens ni le même temps de traitement.
BESOIN D’UN CONTRÔLE 3D OU D’UNE INSPECTION PAR SCAN LASER ?
Décrivez votre projet, vos contraintes et vos objectifs de contrôle : conformité géométrique, analyse d’écarts, suivi de déformation, inspection technique ou comparaison scan 3D/BIM. Nous vous orientons vers la méthode de relevé et les livrables les plus adaptés à votre besoin.
