Les bâtiments et ouvrages évoluent au fil du temps. Sous l'effet des charges, des mouvements du sol, du vieillissement des matériaux ou de certaines contraintes environnementales, des déformations peuvent apparaître progressivement.
Pour surveiller ces évolutions avec précision, les méthodes de mesure traditionnelles présentent parfois des limites.
Le scan 3D permet aujourd’hui de comparer l’état d’un bâtiment à différents moments et de détecter des variations parfois invisibles à l’œil nu.
Cette technologie est utilisée dans de nombreux domaines : patrimoine, industrie, génie civil, infrastructures et surveillance structurelle.
Sommaire
- Qu'est-ce qu'une déformation structurelle ?
- Pourquoi utiliser le scan 3D ?
- La comparaison temporelle
- Détection des tassements
- Suivi des fissures
- Applications sur le patrimoine
- Applications industrielles
- FAQ
Qu'est-ce qu'une déformation structurelle ?
Une déformation correspond à une modification géométrique d'un ouvrage par rapport à son état initial.
Elle peut résulter :
- d'un tassement du sol ;
- d'une surcharge ;
- d'une dégradation structurelle ;
- d'un mouvement thermique ;
- d'un vieillissement des matériaux.
Pourquoi utiliser le scan 3D ?
Le scanner laser 3D capture des millions de points avec une précision millimétrique.
Cette densité de mesure permet d’obtenir une vision globale de l’ouvrage et non quelques points isolés.

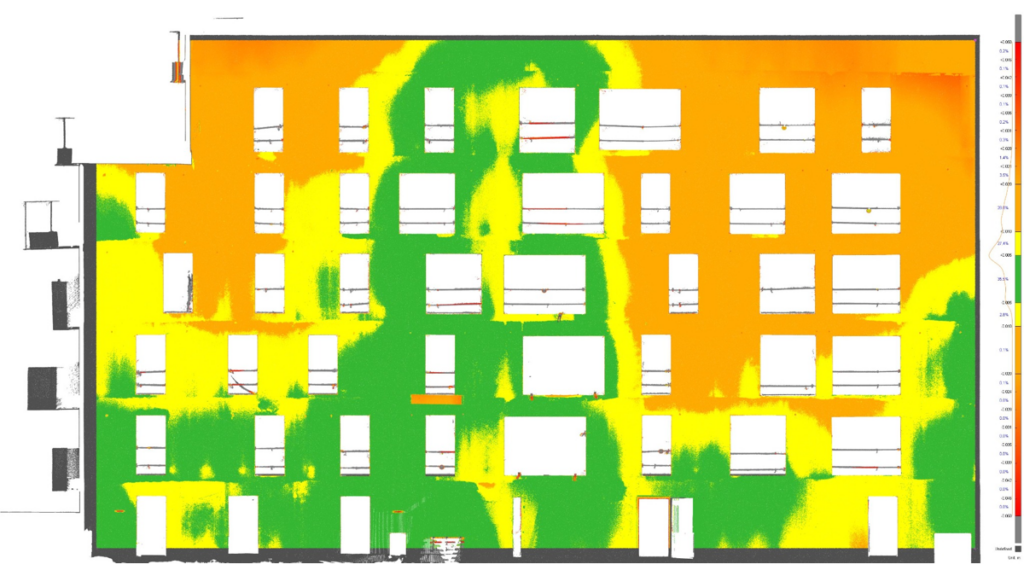

La comparaison temporelle
L'un des principaux avantages du scan 3D réside dans la comparaison de plusieurs relevés réalisés à différentes dates.
Les nuages de points peuvent être superposés afin d’identifier :
- des déplacements ;
- des déformations ;
- des affaissements ;
- des mouvements structurels.
Détection des tassements
Les tassements peuvent affecter les bâtiments, les infrastructures et certains ouvrages industriels.
Le scan 3D permet de mesurer précisément les variations de niveau et les déformations associées.
Suivi des fissures
Les campagnes de scan répétées permettent d'observer l'évolution de certaines fissures dans le temps.
Cette approche complète efficacement les inspections visuelles traditionnelles.

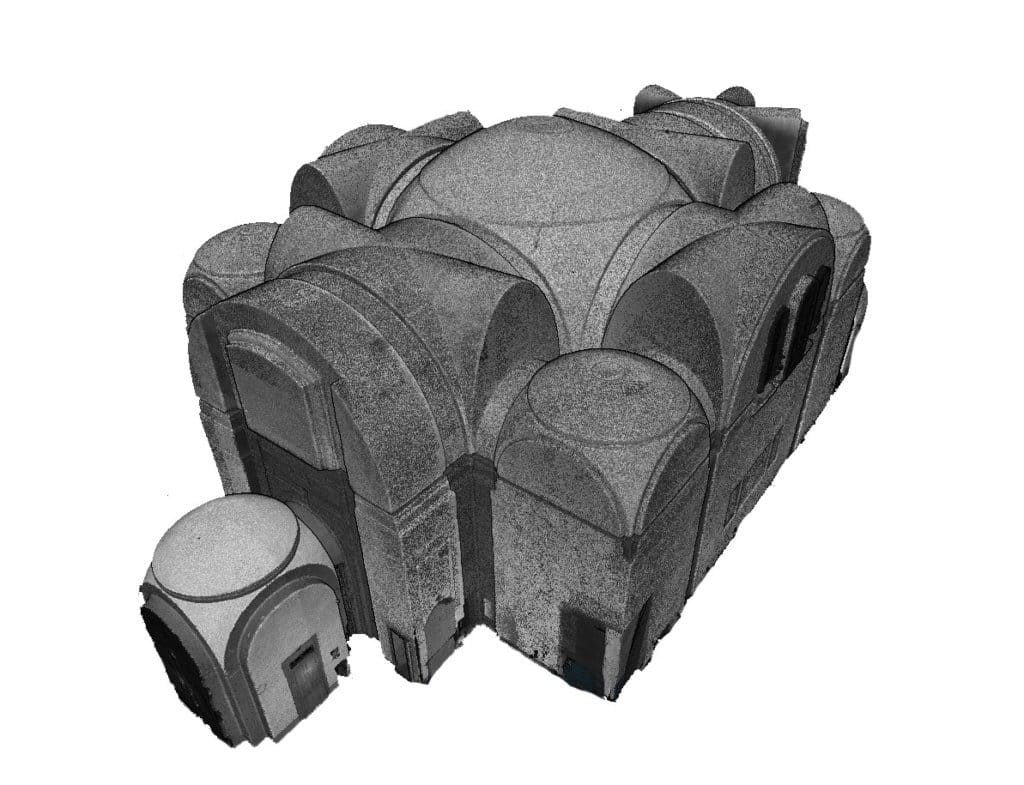

Monuments historiques et patrimoine
Le scan 3D est largement utilisé pour surveiller :
- les cathédrales ;
- les châteaux ;
- les ouvrages anciens ;
- les bâtiments classés.
La conservation du patrimoine nécessite souvent un suivi sur plusieurs années.
Applications industrielles et ouvrages techniques
Dans l'industrie, le scan 3D est utilisé pour :
- les structures métalliques ;
- les charpentes ;
- les cuves ;
- les silos ;
- les ouvrages de génie civil.
Quels types de déformations peut-on détecter avec un scan 3D ?
Le scan 3D permet d'identifier de nombreux phénomènes affectant les bâtiments et les ouvrages :
- tassements différentiels ;
- affaissements ;
- flèches de structures ;
- déformations de charpentes ;
- mouvements de façades ;
- déformations de cuves et silos ;
- désordres structurels ;
- évolutions de fissures.
La comparaison temporelle des nuages de points constitue aujourd'hui l'une des méthodes les plus performantes pour documenter et quantifier ces phénomènes.
FAQ - Déformation bâtiment et scan 3D
- Qu'est-ce qu'une déformation de bâtiment ?
- Comment détecter une déformation avec un scan 3D ?
- Le scan 3D permet-il de détecter un tassement ?
- Peut-on suivre l'évolution d'une fissure dans le temps ?
- Quelle précision peut atteindre un scanner laser 3D ?
- Le scan 3D remplace-t-il une expertise structure ?
- Quels bâtiments peuvent être surveillés ?
- Le scan 3D est-il utilisé sur les monuments historiques ?
- Peut-on surveiller un ouvrage industriel ?
- À quelle fréquence faut-il réaliser les relevés ?
- Quels sont les avantages par rapport aux méthodes traditionnelles ?
- Quels livrables sont produits après l'analyse ?
Qu'est-ce qu'une déformation de bâtiment ?
Une déformation correspond à une modification de la géométrie d'un ouvrage par rapport à son état initial. Elle peut être provoquée par un tassement du sol, une surcharge, un vieillissement des matériaux, des mouvements thermiques ou des contraintes structurelles particulières.
Comment détecter une déformation avec un scan 3D ?
Le scanner laser 3D capture des millions de points représentant précisément l'ouvrage. En comparant plusieurs relevés réalisés à différentes dates, il devient possible de mesurer les déplacements, les déformations et les variations géométriques avec une grande précision.
Le scan 3D permet-il de détecter un tassement ?
Oui. La comparaison de plusieurs campagnes de relevés permet d'identifier les variations d'altitude et les mouvements du bâtiment. Cette méthode est particulièrement utilisée pour le suivi des ouvrages sensibles, des infrastructures et des bâtiments anciens.
Peut-on suivre l'évolution d'une fissure dans le temps ?
Oui. Le scan 3D permet de documenter précisément l'état d'un bâtiment à une date donnée puis de comparer les relevés successifs. Cette approche permet d'observer l'évolution de certaines fissures et de mieux comprendre leur comportement dans le temps.
Quelle précision peut atteindre un scanner laser 3D ?
Selon les équipements utilisés et les conditions de relevé, les scanners laser 3D peuvent atteindre des précisions millimétriques. Cette précision permet de détecter des mouvements ou des déformations qui seraient difficiles à identifier visuellement.
Le scan 3D remplace-t-il une expertise structure ?
Non. Le scan 3D fournit des données géométriques extrêmement précises mais ne remplace pas l'analyse réalisée par un ingénieur structure ou un expert bâtiment. Les deux approches sont complémentaires.
Quels bâtiments peuvent être surveillés ?
Le scan 3D peut être utilisé sur de nombreux types d'ouvrages :
- bâtiments tertiaires ;
- immeubles résidentiels ;
- bâtiments industriels ;
- monuments historiques ;
- ponts ;
- tunnels ;
- ouvrages de génie civil.
Le scan 3D est-il utilisé sur les monuments historiques ?
Oui. Les monuments historiques font partie des applications les plus courantes du scan 3D. Cette technologie permet de documenter l'existant, d'archiver l'état des ouvrages et de suivre les déformations éventuelles sur plusieurs années.
Peut-on surveiller un ouvrage industriel ?
Oui. Le scan 3D est utilisé pour contrôler des structures métalliques, des charpentes, des silos, des cuves, des installations industrielles ou encore des ouvrages soumis à des contraintes mécaniques importantes.
À quelle fréquence faut-il réaliser les relevés ?
La fréquence dépend du niveau de risque et de l'objectif du suivi. Certains ouvrages sont contrôlés annuellement tandis que d'autres nécessitent plusieurs campagnes de relevés par an afin de suivre précisément leur évolution.
Quels sont les avantages du scan 3D par rapport aux méthodes traditionnelles ?
Le scan 3D permet de capturer l'intégralité d'un ouvrage plutôt que quelques points de mesure isolés. Cette densité d'information améliore la compréhension globale des phénomènes de déformation et facilite les comparaisons dans le temps.
Quels livrables sont produits après l'analyse ?
Selon les besoins du projet, plusieurs livrables peuvent être fournis :
jumeaux numériques.
nuages de points comparatifs ;
cartographies de déformation ;
rapports d'analyse ;
plans de contrôle ;
orthophotos ;
maquettes BIM ;
Conclusion
Le scan 3D est devenu un outil incontournable pour le suivi des déformations, la surveillance structurelle et le contrôle des ouvrages.
