Réalisation · Relevé de façades · Scan 3D & drone
Relevé mixte scan 3D terrestre et drone de deux immeubles résidentiels, avec production d’une maquette 3D de façades destinée au calepinage précis d’une isolation thermique par l’extérieur.
Résumé du projet
Secteur
Résidentiel
Mission
Relevé 3D de façades
BESOIN
Optimisation des découpes d’isolants
Livrables
Maquette 3D de façades
Contexte du projet
Dans le cadre d’un projet de rénovation énergétique de deux immeubles résidentiels en R+4, l’entreprise en charge des façades souhaitait disposer d’une représentation 3D fiable de l’existant avant la fabrication des éléments d’isolation.
L’objectif était de préparer le calepinage des façades avec une précision suffisante pour permettre la découpe des panneaux isolants en atelier, réduire les chutes de matériaux et limiter les ajustements sur chantier.

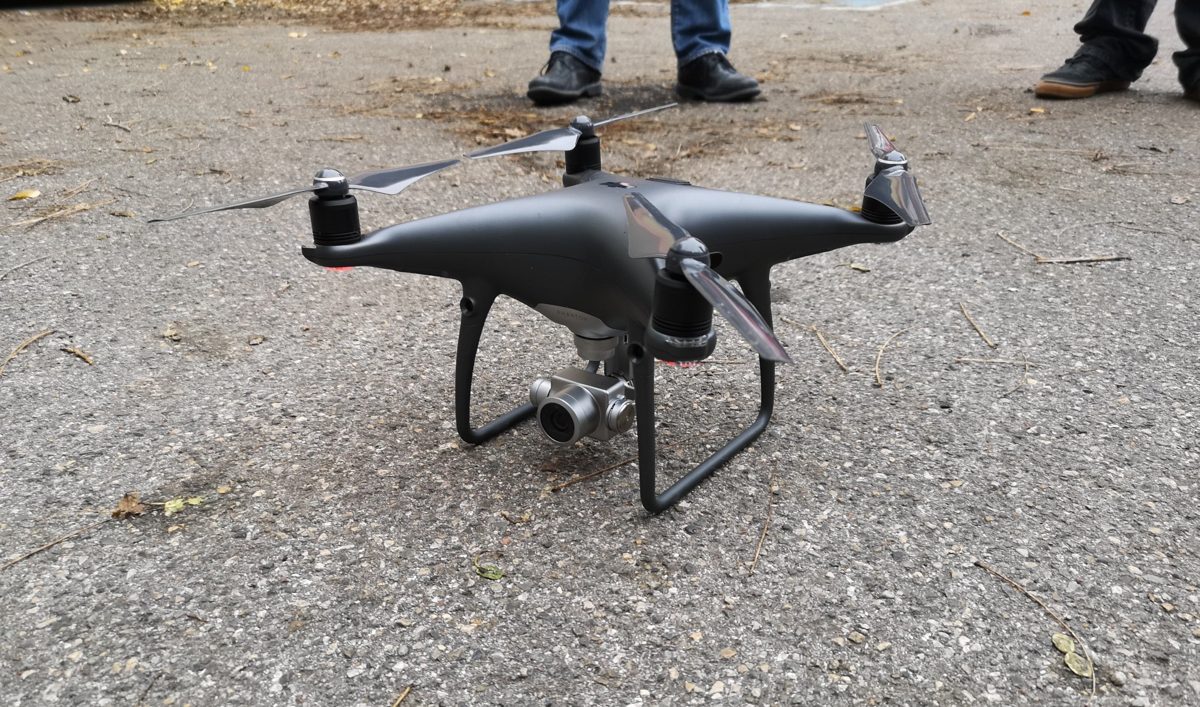

Axxess Data a réalisé une acquisition combinant scan 3D terrestre et drone afin de capturer l’ensemble des façades, y compris les zones hautes et les parties plus difficiles à relever depuis le sol.

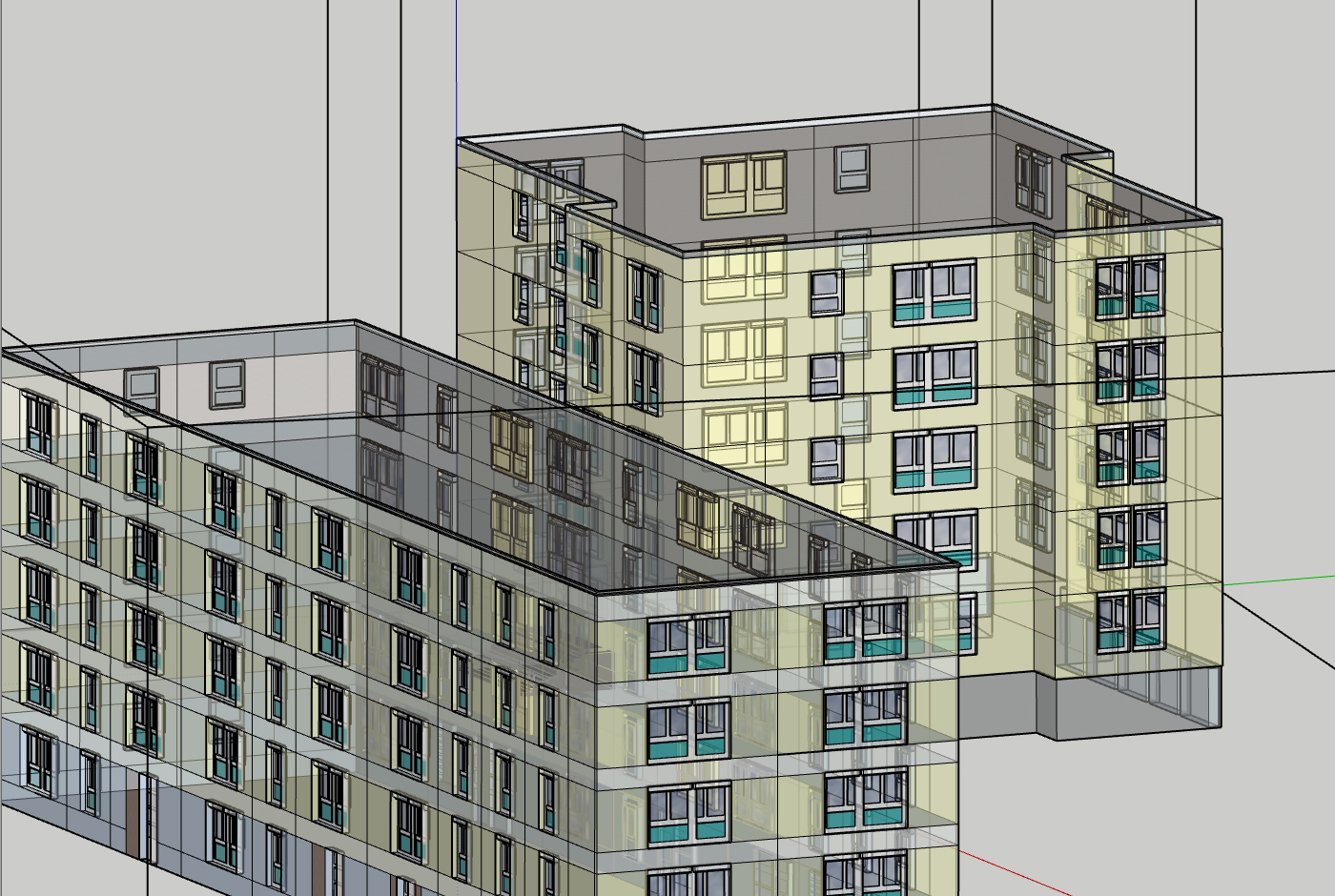

Les données relevées ont ensuite été transformées en une maquette 3D de façades, avec une précision d’environ 2 cm, utilisée comme support aux études de calepinage et à la préparation de l’isolation thermique par l’extérieur.
- Relevé de deux immeubles résidentiels
- Acquisition combinée scan 3D terrestre et drone
- Production d’une maquette 3D de façades
- Support au calepinage d’une isolation thermique par l’extérieur
Contraintes du projet

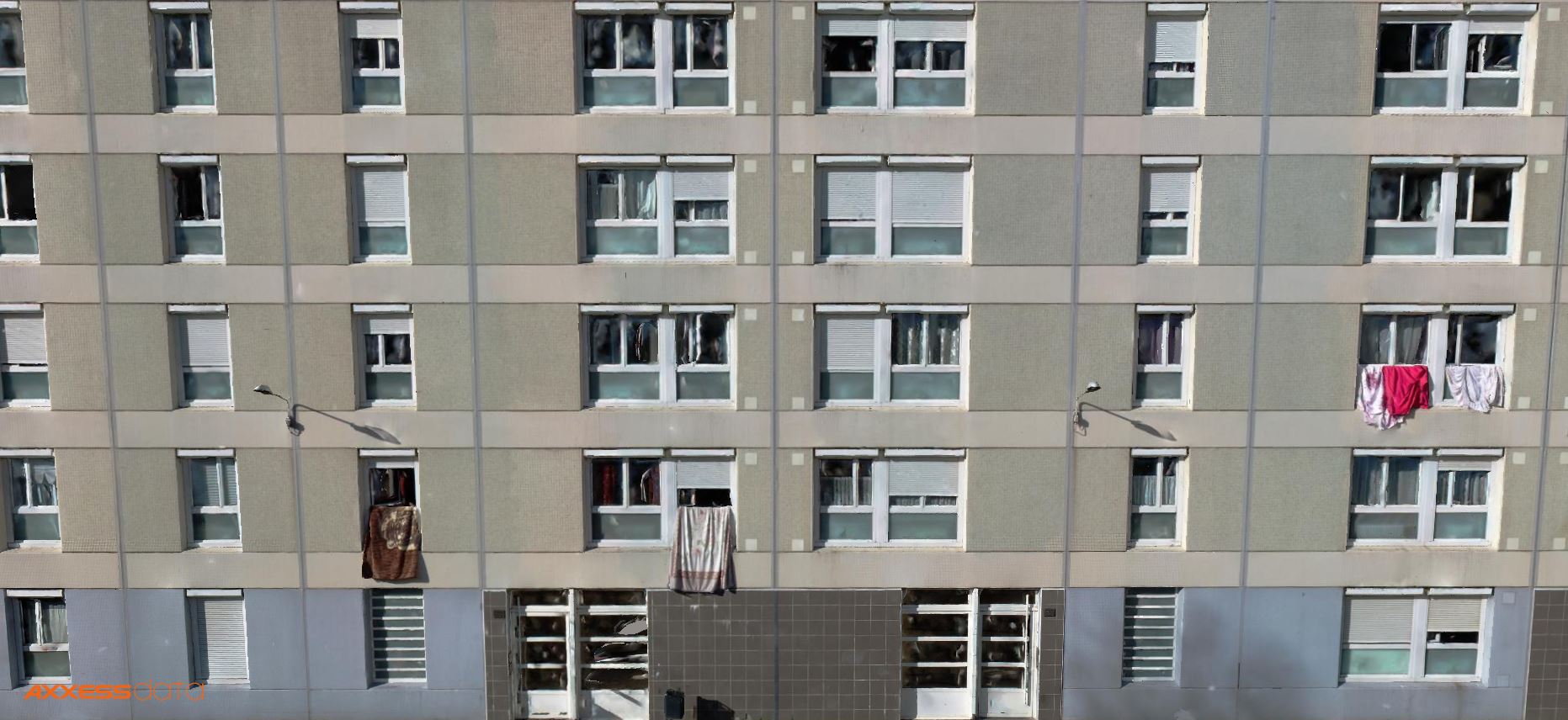

Le relevé concernait deux immeubles résidentiels en R+5 nécessitant une précision d’environ 1 cm sur la captation 3D, pour pouvoir tenir 2 cm sur la maquette 3D finale. La hauteur des façades a imposé une acquisition mixte combinant scan 3D terrestre, captations drone en façade et prises de vues complémentaires en nadir et oblique pour assurer la liaison avec les toitures.
Le principal enjeu technique résidait dans la cohérence entre les différentes sources de données, tout en conservant une acquisition homogène malgré le contexte résidentiel du site et les contraintes de confidentialité liées aux occupants.
Visuels du projet
DONNÉES CLÉS
3600 M² DE FAÇADE MODÉLISÉE EN MAQUETTE 3D a UNE PRÉCISION DE +/-2 cm
ACQUISITION MIXTE SCAN 3D ET DRONE
SCAN 3D réalisé dans le Rhône (69)
BENEFICES CLIENT
La maquette 3D livrée a permis au façadier de disposer d’une base fiable de l’existant pour préparer le calepinage des panneaux d’isolation avant intervention sur site.
La captation 3D, réalisée avec une précision d’environ 1 cm, a permis de produire une maquette finale exploitable à environ 2 cm. Le client disposait ainsi d’une base fiable pour anticiper les découpes, limiter les ajustements sur chantier et réduire les pertes de matériaux.
Le nuage de points, la maquette 3D et l’OBJ texturé ont également facilité la compréhension des façades existantes par les équipes projet.
