Après un relevé réalisé par scanner laser 3D, par scanner mobile, par drone LiDAR ou par photogrammétrie, une question revient rapidement : comment exploiter correctement le nuage de points obtenu ?
Un nuage de points peut contenir des millions, voire des milliards de points. Il représente avec précision un bâtiment, une usine, une installation technique, une voirie ou un équipement industriel.
Mais pour transformer cette donnée brute en information utile, il faut choisir les bons logiciels.
Visualisation, nettoyage, modélisation BIM, contrôle dimensionnel, rétroconception, inspection industrielle ou jumeau numérique : chaque usage nécessite des outils différents.
Dans cet article, nous allons voir quels logiciels utiliser pour ouvrir, traiter, nettoyer, partager et exploiter un nuage de points selon votre besoin.
Sommaire
- Qu’est-ce qu’un nuage de points ?
- Pourquoi utiliser un logiciel spécialisé ?
- Quels logiciels selon votre besoin ?
- Les meilleurs logiciels pour le BIM
- Les plateformes cloud de collaboration
- Les logiciels pour exploiter des meshes
- Comment choisir son logiciel ?
- Exemple concret
- FAQ
Qu’est-ce qu’un nuage de points ?
Un nuage de points est un ensemble de points positionnés dans l’espace en trois dimensions.
Chaque point possède des coordonnées X, Y et Z. Selon la méthode d’acquisition, il peut également contenir des informations de couleur, d’intensité ou de classification.
Le nuage de points est généralement produit à partir :
- d’un scanner laser 3D,
- d’un scanner mobile,
- d’un drone LiDAR,
- d’une campagne de photogrammétrie,
- d’un relevé combinant plusieurs technologies.
Il sert de base numérique pour analyser l’existant, mesurer, produire des plans, créer une maquette BIM ou documenter un site.
Contrairement à une simple photo, le nuage de points contient une information géométrique précise. Il permet donc de mesurer des distances, des hauteurs, des volumes ou des écarts.
Pourquoi utiliser un logiciel spécialisé ?
Un nuage de points brut est rarement exploitable directement.
Les fichiers peuvent être lourds, difficiles à ouvrir et parfois composés de plusieurs stations de scan à assembler.
Un logiciel spécialisé permet notamment :
- d’ouvrir un nuage de points dans un format compatible,
- de nettoyer les éléments inutiles,
- d’assembler plusieurs scans,
- de découper une zone précise,
- de mesurer des distances ou des surfaces,
- d’extraire des plans 2D, coupes ou élévations,
- de produire une maquette BIM,
- de comparer l’existant avec un modèle théorique,
- de partager les données avec plusieurs intervenants.
Le choix du logiciel dépend donc moins du nuage de points lui-même que de l’usage final attendu.
Quels logiciels selon votre besoin ?
Il n’existe pas un seul logiciel idéal pour tous les projets.
Un architecte, un bureau d’études, un industriel, un géomètre ou un responsable maintenance n’auront pas forcément les mêmes attentes.
Pour visualiser un nuage de points
Si l’objectif est simplement d’ouvrir, consulter et mesurer un nuage de points, certains logiciels sont particulièrement adaptés.
- Autodesk ReCap
- CloudCompare
- Leica TruView
- Faro Scene
- Trimble RealWorks Viewer
Ces solutions permettent de naviguer dans les données, de prendre des mesures et de vérifier rapidement la qualité du relevé.
Pour nettoyer un nuage de points
Le nettoyage est une étape importante lorsque le scan contient des éléments temporaires, des personnes, des véhicules, des machines mobiles ou du bruit de mesure.
Les logiciels les plus courants pour cette étape sont :
- CloudCompare,
- Leica Cyclone,
- Faro Scene,
- Trimble RealWorks,
- Autodesk ReCap Pro.
Le nettoyage permet d’obtenir une donnée plus lisible et plus fiable avant la production de livrables.
Pour le BIM et le Scan to BIM
Dans un workflow Scan to BIM, le nuage de points sert de base à la modélisation d’une maquette numérique.
Les logiciels utilisés peuvent être :
- Autodesk Revit,
- Autodesk ReCap,
- Navisworks,
- EdgeWise,
- PointCab,
- Archicad selon les projets.
Le nuage de points ne devient pas automatiquement une maquette BIM. Il sert de support précis pour reconstruire les murs, sols, plafonds, réseaux, équipements et éléments techniques.
Pour la rétroconception
La rétroconception consiste à recréer un modèle 3D exploitable à partir d’un objet ou d’une installation existante.
Elle est fréquente dans l’industrie, l’automobile, l’aéronautique ou la fabrication de pièces sans plans disponibles.
Les logiciels utilisés sont notamment :
- Geomagic Design X,
- PolyWorks,
- SolidWorks avec modules adaptés,
- Fusion 360 selon les usages,
- CloudCompare pour certaines étapes préparatoires.
Pour l’inspection industrielle
Dans l’industrie, le nuage de points peut servir à contrôler une installation, vérifier des écarts ou comparer une réalité terrain avec une conception théorique.
Les logiciels adaptés sont généralement orientés métrologie ou contrôle qualité :
- PolyWorks Inspector,
- Leica Cyclone 3DR,
- Verisurf,
- Geomagic Control X,
- CloudCompare pour des comparaisons simples.

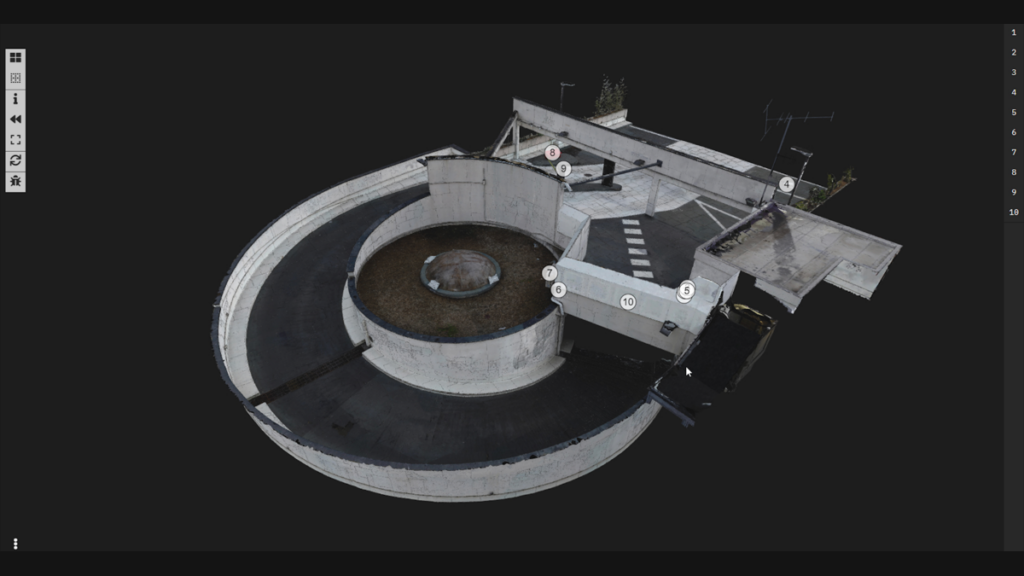

Pour le jumeau numérique
Le jumeau numérique vise à conserver une représentation numérique exploitable d’un actif réel.
Dans ce cas, l’enjeu n’est pas seulement d’ouvrir un fichier, mais de permettre à plusieurs équipes de consulter, partager et mettre à jour les données.
Les plateformes les plus utilisées incluent :
- Cintoo,
- NavVis IVION,
- Bentley iTwin,
- Autodesk Construction Cloud selon les workflows BIM.
Les meilleurs logiciels pour le BIM
Dans les projets de bâtiment, le BIM est l’un des usages les plus fréquents du nuage de points.
Le but est souvent de passer d’un relevé 3D existant à une maquette numérique exploitable par les architectes, bureaux d’études, exploitants ou entreprises travaux.
Autodesk Revit
Revit est l’un des logiciels les plus utilisés pour créer une maquette BIM à partir d’un nuage de points.
Il permet d’importer un fichier préparé en amont, généralement au format RCP ou RCS, puis de modéliser les éléments du bâtiment sur la base du relevé.
Il est particulièrement adapté pour :
- les bâtiments existants,
- les projets de rénovation,
- les études techniques,
- la coordination BIM,
- la production de plans depuis maquette.
Autodesk ReCap
ReCap sert souvent d’étape intermédiaire avant Revit.
Il permet d’importer, préparer, indexer et organiser les données issues du scan 3D.
Il est utile pour convertir certains formats et créer des fichiers compatibles avec l’écosystème Autodesk.
Leica Cyclone
Leica Cyclone est très utilisé pour le traitement de données issues de scanners Leica, mais aussi dans des environnements industriels ou techniques exigeants.
Il permet l’assemblage, le contrôle, l’analyse et la préparation de nuages de points complexes.
EdgeWise
EdgeWise est souvent utilisé pour accélérer certaines étapes de modélisation à partir du nuage de points.
Il est particulièrement intéressant pour les environnements techniques avec de nombreux réseaux, tuyauteries ou équipements répétitifs.
Navisworks
Navisworks est principalement utilisé pour la coordination et la détection des conflits.
Il permet de croiser plusieurs modèles, d’analyser les interfaces et de préparer certaines revues de projet.
Les plateformes cloud de collaboration
Les nuages de points sont souvent trop lourds pour être partagés simplement par email ou via un dossier classique.
Les plateformes cloud permettent de rendre les données accessibles à plusieurs intervenants sans exiger que chacun dispose d’un poste très puissant ou d’un logiciel spécialisé.
Cintoo
Cintoo est une plateforme cloud conçue pour visualiser, partager et exploiter des nuages de points dans un navigateur web.
Elle est particulièrement utile pour les grands sites industriels, les projets BIM collaboratifs ou les équipes multisites.
NavVis IVION
NavVis IVION permet de créer une expérience de navigation immersive dans des espaces scannés.
La solution est intéressante pour documenter des bâtiments, usines ou espaces complexes et les rendre consultables à distance.
Bentley iTwin
Bentley iTwin est orienté vers les jumeaux numériques d’infrastructures et d’actifs techniques.
La plateforme est adaptée aux projets où les données doivent être exploitées sur le long terme.
INSÉRER IMAGE : exemple d’interface cloud pour consulter un nuage de points
Les logiciels pour exploiter des meshes
Un mesh est une surface 3D composée de triangles ou de polygones.
Il peut être généré à partir d’un nuage de points afin de créer un modèle surfacique plus lisible visuellement.
Le mesh est souvent utilisé pour :
- la rétroconception,
- la visualisation 3D,
- la création de modèles texturés,
- la fabrication additive,
- certaines analyses de formes.
Geomagic Design X
Geomagic Design X est une référence pour transformer un scan 3D ou un mesh en modèle CAO exploitable.
Il est très utilisé en rétroconception industrielle.
MeshLab
MeshLab est une solution open source permettant de visualiser, nettoyer et traiter des meshes.
Elle peut être utile pour des besoins ponctuels ou exploratoires.
PolyWorks
PolyWorks est très présent dans les workflows industriels de métrologie, d’inspection et de comparaison géométrique.
Blender
Blender est davantage orienté modélisation 3D, visualisation et rendu.
Il peut être utile pour valoriser visuellement certaines données 3D, même s’il n’est pas conçu comme un outil métier de Scan to BIM.
CloudCompare
CloudCompare permet de manipuler à la fois des nuages de points et des meshes.
C’est un outil très intéressant pour analyser, découper, comparer ou convertir certaines données.
Comment choisir son logiciel ?
Le bon logiciel dépend principalement de l’objectif du projet.
Avant de choisir une solution, il faut se poser plusieurs questions :
- Souhaite-t-on simplement visualiser le nuage de points ?
- Faut-il produire des plans 2D ?
- Le projet nécessite-t-il une maquette BIM ?
- Les données doivent-elles être partagées en ligne ?
- Le besoin concerne-t-il l’industrie ou le bâtiment ?
- Faut-il comparer le scan à une conception théorique ?
- Le fichier doit-il être exploité par plusieurs métiers ?
Pour un projet BIM, Revit et ReCap sont souvent incontournables.
Pour un besoin gratuit ou exploratoire, CloudCompare est une excellente porte d’entrée.
Pour de la rétroconception industrielle, Geomagic ou PolyWorks seront plus adaptés.
Pour une consultation collaborative, les plateformes comme Cintoo ou NavVis deviennent pertinentes.
Exemple concret
Prenons le cas d’un bâtiment industriel existant qui doit être modifié pour intégrer une nouvelle ligne de production.
Le relevé 3D permet d’obtenir un nuage de points complet du site.
Les équipes peuvent ensuite :
- nettoyer et préparer les données dans un logiciel de traitement,
- consulter le nuage de points dans une plateforme cloud,
- modéliser les éléments nécessaires dans Revit,
- vérifier les encombrements dans Navisworks,
- comparer certaines zones avec les plans théoriques.
Dans ce type de projet, plusieurs logiciels sont donc utilisés successivement.
Le plus important n’est pas d’avoir un seul outil, mais un workflow cohérent.
FAQ - Logiciels de nuages de points
- Quel logiciel pour ouvrir un nuage de points ?
- Quel logiciel gratuit utiliser pour un nuage de points ?
- Quel logiciel utiliser pour le Scan to BIM ?
- Peut-on exploiter un nuage de points dans Revit ?
- Quelle différence entre nuage de points et mesh ?
- Quel logiciel utiliser pour un jumeau numérique ?
- Faut-il un ordinateur puissant ?
- Un logiciel suffit-il à créer une maquette BIM automatiquement ?
Quel logiciel pour ouvrir un nuage de points ?
Pour ouvrir un nuage de points, les logiciels les plus courants sont Autodesk ReCap, CloudCompare, Leica TruView, Faro Scene ou Trimble RealWorks Viewer. Le choix dépend surtout du format du fichier et de l’usage attendu.
Quel logiciel gratuit utiliser pour un nuage de points ?
CloudCompare est l’un des logiciels gratuits les plus connus pour visualiser, nettoyer, découper et analyser des nuages de points. Il est très utile pour des besoins techniques ou exploratoires.
Quel logiciel utiliser pour le Scan to BIM ?
Pour un projet Scan to BIM, Revit est très souvent utilisé pour la modélisation, avec ReCap en amont pour préparer les données. D’autres outils comme EdgeWise, PointCab ou Navisworks peuvent compléter le workflow.
Peut-on exploiter un nuage de points dans Revit ?
Oui. Revit permet d’importer un nuage de points préparé, généralement au format RCP ou RCS, puis de l’utiliser comme base pour modéliser une maquette BIM.
Quelle différence entre nuage de points et mesh ?
Un nuage de points est composé de points 3D indépendants. Un mesh est une surface formée de triangles ou de polygones. Le mesh peut être généré à partir d’un nuage de points pour certains usages de visualisation, rétroconception ou rendu.
Quel logiciel utiliser pour un jumeau numérique ?
Pour un jumeau numérique, les plateformes comme Cintoo, NavVis IVION ou Bentley iTwin peuvent être pertinentes. Elles permettent de centraliser, consulter et partager les données 3D dans le temps.
Faut-il un ordinateur puissant ?
Oui, dans la plupart des cas. Les nuages de points sont des fichiers lourds. Une station de travail avec suffisamment de mémoire vive, une carte graphique adaptée et un stockage rapide améliore fortement le confort d’exploitation.
Un logiciel suffit-il à créer une maquette BIM automatiquement ?
Non. Certains outils accélèrent la détection d’éléments, mais la création d’une maquette BIM fiable nécessite encore une interprétation métier, des choix de niveau de détail et un contrôle qualité.
Conclusion
Le choix d’un logiciel de nuage de points dépend directement du résultat attendu.
Un même fichier peut servir à produire des plans, une maquette BIM, une inspection industrielle, une rétroconception ou un jumeau numérique.
Pour bien exploiter un nuage de points, il faut donc penser en termes de workflow plutôt qu’en termes de logiciel unique.
La donnée brute est importante, mais sa vraie valeur apparaît lorsqu’elle est correctement préparée, partagée et transformée en livrables exploitables.
Aller plus loin
Les logiciels de nuages de points s’intègrent généralement dans une chaîne plus large de relevé, traitement et modélisation.
