À quoi servent les plans de façades ?
Les plans de façades permettent de documenter précisément l’aspect extérieur d’un bâtiment existant avant rénovation, réhabilitation, restauration ou travaux techniques.
Lorsqu’aucun plan fiable n’est disponible, un relevé sur site permet de recréer des élévations exploitables à partir de l’existant. Les livrables peuvent inclure ouvertures, niveaux, modénatures, débords, éléments techniques et détails visibles de façade.
Ces documents sont utilisés aussi bien pour l’architecture, les études techniques, les dossiers administratifs, la coordination chantier ou la préparation d’interventions sur bâtiment existant.
Les façades et élévations peuvent être livrées en DWG et PDF afin d’être réutilisées dans vos logiciels et processus existants.
À retenir
Les plans de façades permettent de recréer une documentation fiable sur l’existant. Ces documents sont utilisés aussi bien pour l’architecture, les études techniques, les dossiers d’urbanisme, la rénovation énergétique ou la coordination chantier.
MÉTHODE DE PRODUCTION DES PLANS DE FAÇADES
Les plans de façades sont produits à partir des données disponibles sur le bâtiment existant afin de créer une documentation exploitable pour les études, travaux, rénovations ou dossiers techniques.
Les livrables peuvent inclure façades architecturales, élévations, ouvertures, modénatures et détails de façade exploitables.
Les données d’origine peuvent provenir de scans 3D, relevés sur site, photographies, documents existants ou acquisitions complémentaires selon le contexte du bâtiment, du site tertiaire ou industriel.
1
Analyse du besoin
Définition des façades à documenter, des usages futurs des plans et du niveau de détail attendu selon le projet, le bâtiment et les contraintes techniques.
2
PRODUCTION DES PLANS DE FAÇADES
Création des élévations et façades à partir des données relevées afin de produire des livrables fiables et exploitables pour études et travaux.
3
Livraison des livrables
Export des façades en formats DWG et PDF compatibles avec les outils d’architecture, d’exploitation, de gestion documentaire et de coordination technique.
CAS D’USAGE DES PLANS DE FAÇADES
Les plans de façades permettent de disposer d’une documentation exploitable pour analyser, rénover ou documenter un bâtiment existant.
Ils sont utilisés lorsque les documents d’origine sont absents, incomplets ou non fiables, mais aussi pour préparer des travaux, comprendre l’architecture du bâtiment ou coordonner les interventions techniques.
ARCHITECTURE
COMPRENDRE L’EXISTANT
Analyser les façades, ouvertures, niveaux et contraintes visibles avant rénovation, réhabilitation ou intervention sur bâtiment existant.
TRAVAUX
Préparer les interventions
Utiliser des plans de façades pour préparer des travaux, rénovations énergétiques, ravalements ou interventions techniques.
INDUSTRIE
FACILITER LE SUIVI
TECHNIQUE
Disposer de supports fiables pour maintenance, exploitation et suivi de bâtiments techniques, entrepôts ou sites industriels.
DOCUMENTATION
METTRE À JOUR LES
ÉLÉVATIONS
CAS D'USAGE DES PLANS DE FAÇADES

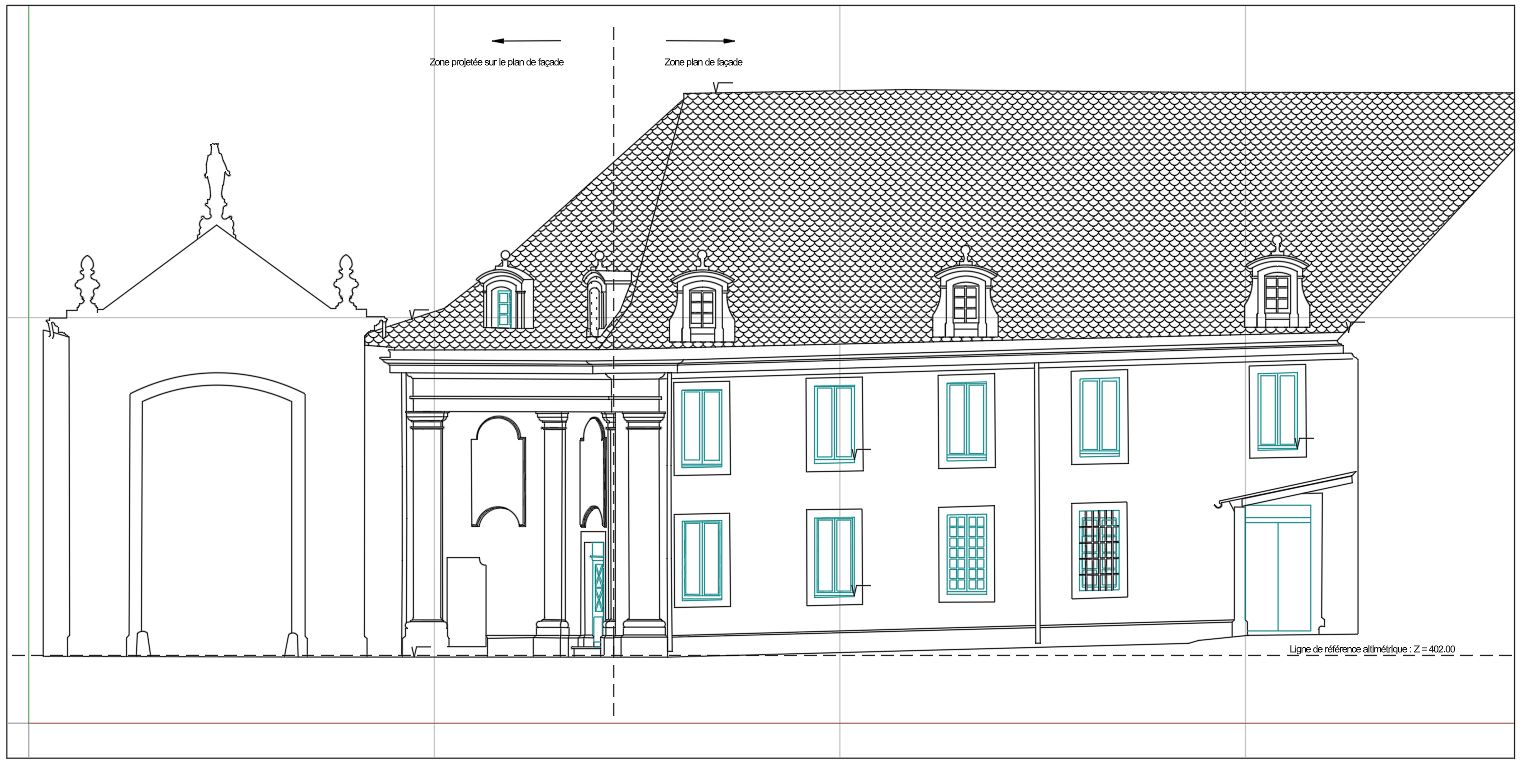

Façades de bâtiment ancien ou patrimonial pour restauration

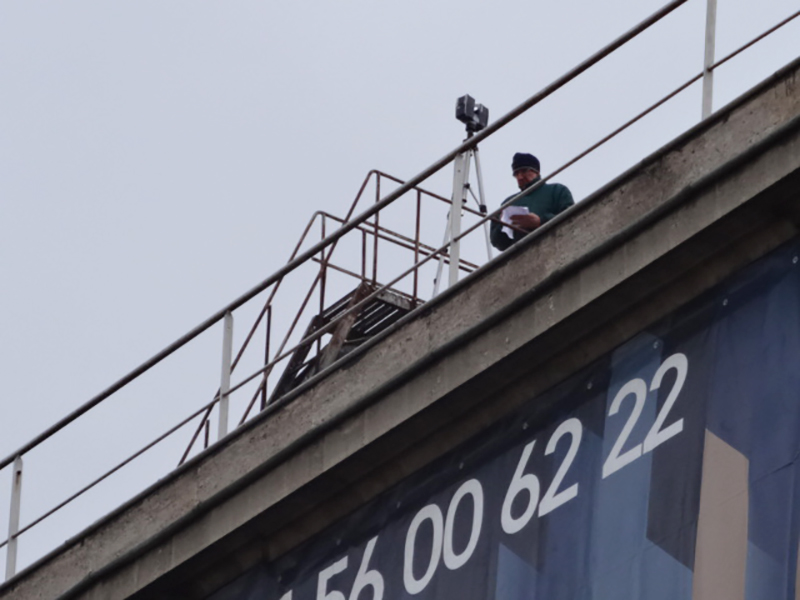

Plans de façades techniques et industrielles pour aménagement
EXEMPLES D’UTILISATION DES PLANS DE FAÇADES
Les plans de façades permettent de disposer d’une documentation exploitable pour rénovation, urbanisme, patrimoine ou interventions techniques sur bâtiment existant.
RÉNOVATION
DE FAÇADE
Préparer ravalement, reprise d’ouvertures, isolation thermique extérieure ou réhabilitation à partir de façades fiables sur existant.
DOSSIERS
D’URBANISME
Produire des élévations exploitables pour déclaration préalable, permis, validation architecturale ou documentation technique.
BÂTIMENTS
ANCIENS ET PATRIMOINE
Documenter façades anciennes, modénatures et éléments architecturaux avant restauration ou restructuration.
FAÇADES TECHNIQUES
ET INDUSTRIELLES
Disposer de supports fiables pour maintenance, bardages, façades techniques et suivi de bâtiments industriels.
EXEMPLES DE PROJETS NÉCESSITANT DES COUPES ET SECTIONS
RÉNOVATION ET
RAVALEMENT DE FAÇADE
Produire des élévations fiables afin de préparer rénovation, ravalement, isolation thermique extérieure ou réhabilitation sur bâtiment existant.
DOSSIERS
D’URBANISME ET ARCHITECTURE
Créer des plans de façades exploitables pour déclaration préalable, permis de construire, validation architecturale ou études de conception.
BÂTIMENTS TECHNIQUES
ET INDUSTRIELS
Documenter bardages, enveloppes extérieures, ouvertures et façades techniques pour maintenance, exploitation ou suivi de sites industriels.
POURQUOI CHOISIR AXXESS DATA POUR VOS PLANS DE FAÇADES ?
Axxess Data réalise des plans de façades à partir de relevés scan 3D sur bâtiments existants, sites techniques et environnements complexes.
Les documents sont produits directement depuis le nuage de points avec contrôle croisé entre données relevées, photographies et livrables afin de garantir une documentation cohérente avec l’existant.
Les livrables sont adaptés aux usages architecture, rénovation, urbanisme, patrimoine, industrie ou BIM avec exports DWG, PDF, IFC et orthophotos exploitables par les équipes projet.
EXPÉRIENCE SUR
BÂTIMENTS EXISTANTS
Des dizaines de projets réalisés sur bâtiments tertiaires, ERP, copropriétés, logements, patrimoine et sites industriels, y compris sur bâtiments occupés ou sans plans fiables.
GESTION DE
FAÇADES COMPLEXES
Interventions sur bâtiments hauts, façades avec décrochements, bardages industriels, cours intérieures, environnements urbains denses et bâtiments anciens déformés.
PRODUCTION
DIRECTEMENT DEPUIS LE SCAN
Création des plans de façades directement à partir du nuage de points avec contrôle croisé scan/photo, vérification terrain et contrôle de cohérence avant livraison.
LIVRABLES
EXPLOITABLES
Livraison de plans de façades en DWG, PDF, IFC, orthophotos et BIM exploitables pour rénovation, urbanisme, patrimoine, maintenance ou exploitation technique.
Prestations liées aux plans de niveaux
SCAN LASER 3D ET NUAGE DE POINTS
Acquisition de données 3D sur bâtiment existant pour produire une base fiable avant rénovation, réhabilitation ou modélisation.
Modélisation BIM et maquettes 3D
Transformation des relevés et plans existants en maquettes BIM et modèles 3D exploitables pour coordination et gestion technique.
RELEVÉS 3D DE
BÂTIMENTS EXISTANTS
Documentation technique de bâtiments, structures et sites complexes avant travaux, restructuration ou exploitation.
PLANS DE NIVEAUX,
COUPES ET SECTIONS
Production de documents complémentaires permettant d’analyser volumes, circulations et organisation du bâtiment existant.
FAQ — COUPES ET SECTIONS DE BÂTIMENT
Peut-on réaliser des plans de façades sur un bâtiment occupé ou un site industriel en activité ?
Oui. Les relevés peuvent être réalisés sur bâtiments tertiaires occupés, ERP, copropriétés, logements ou sites industriels en fonctionnement.
Les méthodes d’acquisition sont adaptées afin de limiter l’impact sur l’exploitation du site, les circulations et les interventions en cours.
Cette approche est particulièrement utile lorsque les arrêts d’activité sont difficiles ou impossibles.
Quels documents peut-on produire à partir d’un relevé de façade ?
Un relevé de façade peut permettre de produire plans de façades, élévations architecturales, orthophotos, coupes complémentaires ou maquettes BIM selon les besoins du projet.
Les documents peuvent inclure ouvertures, modénatures, bardages, descentes EP, équipements techniques et éléments visibles de façade.
Peut-on réaliser des plans de façades pour un bâtiment ancien ou patrimonial ?
Oui. Les relevés scan 3D et photogrammétriques sont particulièrement adaptés aux bâtiments anciens ou déformés dont les plans ne correspondent plus à l’existant.
Cette approche permet de documenter précisément façades, modénatures et éléments architecturaux avant restauration, rénovation ou réhabilitation.
Comment obtenir des plans de façades fiables sans plans d’origine à jour ?
Lorsqu’aucun plan fiable n’est disponible, un relevé scan 3D permet de recréer des plans de façades directement à partir du bâtiment existant.
Cette méthode permet de documenter précisément ouvertures, niveaux, modénatures, bardages ou éléments techniques même sur des bâtiments anciens, modifiés ou partiellement documentés.
Les livrables peuvent ensuite être exploités en DWG, PDF, IFC ou intégrés dans des workflows BIM selon les besoins du projet.
Combien coûte un projet de plans de façades sur bâtiment existant ?
Le prix dépend principalement de la taille du bâtiment, du niveau de détail attendu, de l’accessibilité des façades et des livrables demandés.
Un projet patrimonial, un bâtiment industriel complexe ou une façade haute nécessitant drone ou nacelle demandera généralement plus de temps de relevé et de production.
Pourquoi utiliser un scan 3D pour réaliser des plans de façades ?
Le scan 3D permet d’obtenir une base de travail précise et cohérente directement depuis l’existant tout en limitant les reprises de mesures sur site.
Cette méthode facilite également la production de livrables complémentaires comme orthophotos, coupes, plans 2D ou maquettes BIM à partir des mêmes données relevées.
BESOIN DE PLANS DE FAÇADES POUR UN BÂTIMENT EXISTANT ?
Décrivez votre projet : rénovation de façade, ravalement, isolation thermique extérieure, urbanisme, restauration patrimoniale ou intervention technique sur bâtiment existant.
Nous vous orientons vers la méthode de relevé et les livrables les plus adaptés à votre besoin : plans de façades, élévations architecturales, orthophotos, DWG/PDF, nuages de points ou documentation exploitable pour études et BIM.
