Lorsqu’on travaille sur un bâtiment existant, les plans en coupe sont souvent indispensables pour comprendre réellement les volumes, les hauteurs et l’organisation intérieure d’un espace.
Pourtant, beaucoup de personnes découvrent leur importance assez tard dans un projet, généralement au moment où les limites d’un simple plan 2D apparaissent.
Comment visualiser les niveaux ? Comprendre les différences de hauteur ? Vérifier un volume technique ou préparer une rénovation?
C’est précisément le rôle des plans en coupe.
Dans cet article, on va voir simplement ce qu’est un plan en coupe, à quoi il sert concrètement et comment il est produit à partir d’un relevé existant.
Sommaire
- Qu’est-ce qu’un plan en coupe ?
- Pourquoi les plans en coupe sont importants
- Que trouve-t-on dans une coupe ?
- Comment produire des plans en coupe fiables
- Précision et limites
- Dans quels projets sont-ils utilisés ?
- Exemple concret
- FAQ
Qu’est-ce qu’un plan en coupe ?
Un plan en coupe représente un bâtiment comme s’il avait été “tranché” verticalement.
Contrairement à un plan 2D classique vu de dessus, la coupe permet de visualiser :
- les hauteurs sous plafond,
- les niveaux,
- les volumes intérieurs,
- les épaisseurs de planchers et de murs,
- les relations entre les différents espaces.
Autrement dit, les plans en coupe permettent de comprendre le bâtiment dans sa dimension verticale.
Ils sont essentiels dès qu’un projet implique plusieurs niveaux, des volumes complexes ou des contraintes techniques.
Pourquoi les plans en coupe sont importants
Sur un bâtiment existant, un simple plan de niveau ne suffit pas toujours.
Deux espaces peuvent avoir la même emprise au sol tout en étant totalement différents en hauteur, en structure ou en organisation.
Les plans en coupe permettent notamment :
- de comprendre les volumes réels,
- de vérifier les hauteurs disponibles,
- de préparer une rénovation,
- de coordonner plusieurs corps de métier,
- d’anticiper certaines contraintes techniques.
Dans les projets de rénovation ou de réhabilitation, ils deviennent rapidement indispensables.
Que trouve-t-on dans une coupe ?
Le contenu dépend du niveau de détail attendu, mais un plan en coupe fait généralement apparaître :
- les planchers,
- les escaliers,
- les hauteurs entre niveaux,
- les ouvertures,
- la toiture,
- les éléments structurels principaux.
Selon le projet, certaines coupes peuvent aussi intégrer :
- des réseaux techniques,
- des annotations altimétriques,
- des détails constructifs,
- des informations BIM.
Comment produire des plans en coupe fiables
La qualité d’un plan en coupe dépend directement du relevé réalisé sur le terrain.
Sur des bâtiments simples, un relevé manuel peut parfois suffire.
Mais dès que :
- les volumes deviennent complexes,
- les niveaux sont irréguliers,
- les hauteurs varient,
- la précision devient importante,
des méthodes plus fiables deviennent pertinentes.
Le relevé manuel
Il repose sur des prises de mesures classiques puis une retranscription DAO.
Cette méthode peut fonctionner sur de petits projets mais devient rapidement limitée sur des bâtiments complexes.
La photogrammétrie
La photogrammétrie par drone permet surtout de documenter les extérieurs et certains volumes difficiles d’accès.
Elle peut compléter un relevé global mais reste limitée pour certains espaces intérieurs.
Le scan 3D

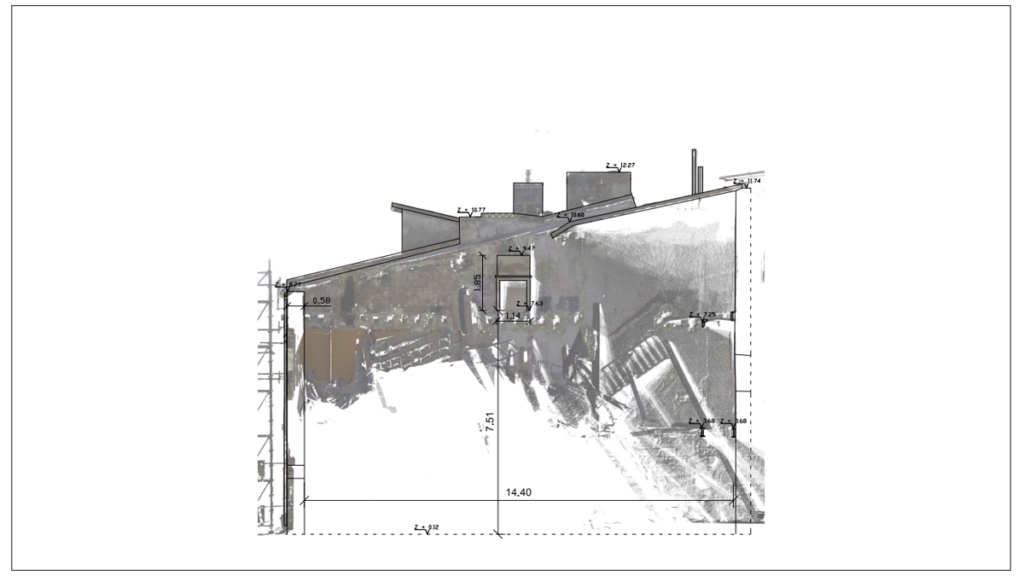

Le scan 3D permet d’obtenir un nuage de points dense représentant précisément le bâtiment existant.

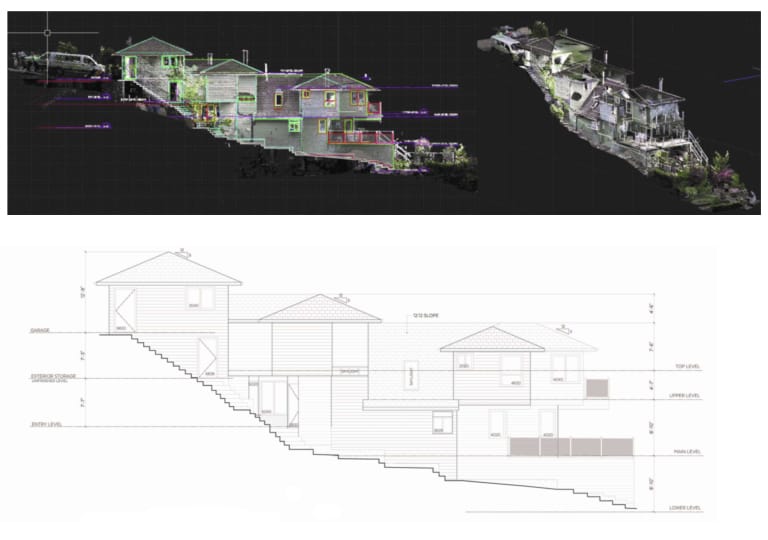

Les plans en coupe peuvent ensuite être extraits directement depuis cette base 3D.
Cela permet de produire des coupes cohérentes et fiables, même sur des géométries complexes.
Précision et limites
Comme pour tous les documents techniques, la précision dépend de la méthode utilisée et du besoin réel du projet.
Un plan en coupe destiné à une simple compréhension visuelle n’aura pas les mêmes exigences qu’un document utilisé pour :
- de la rénovation technique,
- de la coordination chantier,
- de la préfabrication,
- une intégration BIM.
Il est donc important d’adapter le niveau de détail dès le départ.
Un dessin propre ne garantit pas forcément une donnée fiable.
Dans quels projets utilise-t-on des plans en coupe ?
Les plans en coupe sont utilisés dans de nombreux contextes :
- rénovation de bâtiments existants,
- réhabilitation,
- aménagement intérieur,
- industrie,
- patrimoine,
- projets BIM.
Ils deviennent particulièrement utiles dès qu’il faut comprendre les relations verticales entre plusieurs espaces.
Dans un projet concret, ça donne quoi ?
Prenons un exemple simple : un bâtiment ancien doit être rénové mais les plans existants sont incomplets.
Le relevé permet alors de reconstruire les volumes réels :
- hauteurs sous plafond,
- différences de niveaux,
- pentes de toiture,
- structure générale.
Les plans en coupe servent ensuite de base pour concevoir les futurs aménagements et éviter les incohérences en phase travaux.
Exemple concret
Sur un bâtiment industriel ou tertiaire, les plans en coupe permettent souvent de :
- visualiser les volumes techniques,
- contrôler les hauteurs disponibles,
- préparer l’intégration d’équipements,
- coordonner plusieurs intervenants.
Dans certains cas, une seule coupe permet de comprendre immédiatement des contraintes invisibles sur un simple plan de niveau.
FAQ - Questions fréquentes sur les plans en coupe
- Qu’est-ce qu’un plan en coupe ?
- À quoi sert un plan en coupe ?
- Quelle différence entre un plan et une coupe ?
- Comment produire des plans en coupe fiables ?
- Le scan 3D est-il utile pour les plans en coupe ?
- Peut-on utiliser les plans en coupe dans un projet BIM ?
- Quels formats de livraison sont utilisés ?
- Combien de coupes faut-il pour un bâtiment ?
Qu’est-ce qu’un plan en coupe ?
Un plan en coupe représente un bâtiment vu verticalement, comme s’il avait été coupé dans sa hauteur. Il permet de visualiser les niveaux, les hauteurs, les planchers, les volumes intérieurs et les relations entre les espaces.
À quoi sert un plan en coupe ?
Un plan en coupe sert à comprendre l’organisation verticale d’un bâtiment. Il permet notamment d’analyser les hauteurs disponibles, les différences de niveaux, les volumes ou encore certaines contraintes techniques invisibles sur un simple plan de niveau.
Quelle différence entre un plan et une coupe ?
Un plan représente généralement un bâtiment vu de dessus, étage par étage. Une coupe montre le bâtiment verticalement, ce qui permet de comprendre les relations entre les niveaux et les volumes.
Comment produire des plans en coupe fiables ?
Les plans en coupe sont produits à partir d’un relevé terrain. Selon le projet, cela peut être réalisé par mesures manuelles, photogrammétrie ou scan 3D. La méthode choisie dépend principalement du niveau de précision attendu et de la complexité du bâtiment.
Le scan 3D est-il utile pour les plans en coupe ?
Oui. Le scan 3D permet d’obtenir une base précise du bâtiment existant grâce à un nuage de points dense. Les coupes peuvent ensuite être extraites directement depuis cette base pour limiter les erreurs sur les volumes et les hauteurs.
Peut-on utiliser les plans en coupe dans un projet BIM ?
Oui. Lorsqu’ils sont produits à partir d’un relevé fiable, les plans en coupe peuvent être intégrés dans un processus BIM ou servir de support à une modélisation numérique.
Quels formats de livraison sont utilisés ?
Les formats les plus courants sont le PDF pour la lecture et le DWG pour l’exploitation technique. Selon les besoins, certaines données peuvent aussi être livrées dans une maquette BIM.
Combien de coupes faut-il pour un bâtiment ?
Le nombre de coupes dépend du projet et de la complexité du bâtiment. Un petit bâtiment peut nécessiter une ou deux coupes seulement, alors qu’un site technique ou industriel peut demander plusieurs vues pour comprendre correctement les volumes.
Conclusion
Les plans en coupe sont essentiels pour comprendre réellement un bâtiment existant et sécuriser un projet de rénovation ou de transformation.
Ils apportent une lecture verticale indispensable dès que les volumes deviennent complexes ou techniques.
Comme souvent, la qualité finale dépend surtout de la fiabilité du relevé réalisé en amont.
