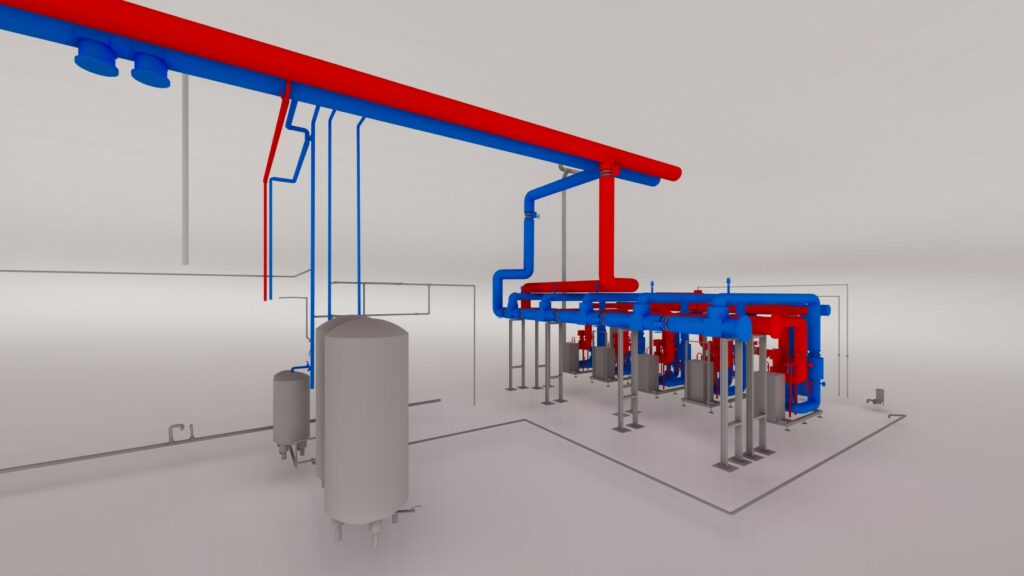

Les plans 3D correspondent à une représentation volumétrique numérique d’un bâtiment, d’un site industriel ou d’une infrastructure. Contrairement aux plans 2D, ils permettent de visualiser les volumes réels, les interactions entre éléments et les contraintes techniques d’un projet. Cette approche améliore la compréhension globale du site et réduit les erreurs d’interprétation lors des études ou des travaux.
Dans le contexte du bâtiment existant, les plans 3D sont généralement produits à partir de relevés scanner laser ou photogrammétriques. Ces technologies capturent la réalité avec une grande précision et permettent de reconstruire un modèle fidèle exploitable pour la rénovation, la coordination technique, la maintenance ou la gestion patrimoniale.
Sommaire :
Plans 3D : définition, utilité et rôle dans la modélisation BIM
Pourquoi un nuage de points ne suffit pas à produire des plans 3D exploitables
Les étapes pour transformer un relevé scanner en plans 3D
Plans 3D et BIM : structurer la donnée pour la rendre exploitable
Formats et logiciels utilisés pour produire et exploiter des plans 3D
Erreurs fréquentes lors de la création de plans 3D à partir d’un scan
FAQ - Questions fréquentes concernant les plan 3D
Plans 3D : définition, utilité et rôle dans la modélisation BIM
Qu’est-ce qu’un plan 3D dans le bâtiment ?
Les plans 3D correspondent à une représentation volumétrique numérique d’un bâtiment, d’un site industriel ou d’une infrastructure. Contrairement aux plans 2D, ils permettent de visualiser les volumes réels, les interactions entre éléments et les contraintes techniques d’un projet. Cette approche améliore la compréhension globale du site et réduit les erreurs d’interprétation lors des études ou des travaux.
Dans quels contextes les plans 3D sont-ils utilisés ?
Dans le contexte du bâtiment existant, les plans 3D sont généralement produits à partir de relevés scanner laser ou photogrammétriques. Ces technologies capturent la réalité avec une grande précision et permettent de reconstruire un modèle fidèle exploitable pour la rénovation, la coordination technique, la maintenance ou la gestion patrimoniale.
Pourquoi un nuage de points ne suffit pas à produire des plans 3D exploitables
Le nuage de points : une donnée brute
Un relevé scanner 3D génère un nuage de points dense décrivant précisément la géométrie du site, mais cette donnée reste brute et difficilement exploitable en l’état dans les logiciels métier. Elle constitue davantage une photographie spatiale qu’un modèle structuré. Elle ne permet pas directement l’exploitation BIM.
La nécessité de la modélisation DAO
La transformation en plans 3D consiste à reconstruire les éléments du bâtiment sous forme d’objets numériques structurés. Cette étape permet d’obtenir une représentation lisible, mesurable et exploitable par les architectes, bureaux d’études ou exploitants. C’est cette modélisation qui apporte la valeur réelle du relevé.
Les étapes pour transformer un relevé scanner en plans 3D
Assemblage et nettoyage des données
La première étape consiste à assembler et nettoyer les scans afin d’obtenir un nuage cohérent. Cette phase inclut l’alignement, le contrôle de précision et la suppression du bruit. La qualité de cette préparation influence directement la fiabilité des plans 3D produits par la suite.
Reconstruction géométrique et gestion du LOD
La seconde étape correspond à la reconstruction géométrique. La représentation varie en précision et en fidélité selon le niveau de détail (LOD – Level of Detail). Cette interprétation demande une expertise technique, notamment dans les environnements industriels ou les bâtiments anciens.
Plans 3D et BIM : structurer la donnée pour la rendre exploitable
Du dessin 3D à la maquette BIM
Dans un workflow BIM, les plans 3D deviennent une base de données technique. Les objets modélisés peuvent intégrer des informations sur les matériaux, les dimensions ou la maintenance, facilitant la collaboration et la préparation des travaux.
Interopérabilité et continuité numérique
L’interopérabilité constitue un enjeu clé. Les modèles doivent être compatibles avec différents logiciels afin d’assurer la continuité numérique du projet. Les plans 3D devenus plans BIM sont un atout majeur pour tout exploitant de site dans la planification de sa maintenance.
Formats et logiciels utilisés pour produire et exploiter des plans 3D
Formats de fichiers courants
Les plans 3D issus d’un relevé scanner sont livrés dans plusieurs formats. Les formats ouverts comme IFC permettent l’interopérabilité, tandis que les formats natifs comme DWG, RVT ou PLN facilitent l’intégration dans les outils de conception. Les nuages de points peuvent être fournis en E57, RCP ou LAS.
Logiciels de modélisation et coordination
Les plans 3D peuvent être exploités dans des logiciels comme AutoCAD, Revit, Archicad, Navisworks, Tekla, Sketchup ou Solidworks. Ces outils permettent la conception, la coordination et la détection de conflits techniques.
Erreurs fréquentes lors de la création de plans 3D à partir d’un scan
Niveau de détail mal défini
Un LOD trop élevé sans objectif métier clair augmente les coûts et la complexité du modèle sans bénéfice réel.
Mauvaise interprétation des zones incomplètes
Les zones masquées ou mal captées peuvent générer des incohérences dimensionnelles. Une communication claire sur les limites du relevé est essentielle pour garantir la qualité des livrables.
FAQ - Questions fréquentes concernant les plan 3D
Qu’est-ce qu’un plan 3D dans le bâtiment ?
Quelle différence entre plans 3D et maquette BIM ?
Un nuage de points peut-il remplacer des plans 3D ?
Comment créer des plans 3D à partir d’un scanner laser ?
Les plans 3D permettent-ils la rénovation d’un bâtiment existant ?
Quel niveau de détail choisir pour des plans 3D ?
Peut-on extraire des plans 2D depuis un modèle 3D ?
Quels logiciels exploitent les plans 3D BIM ?
Quelle précision peut-on atteindre sur un plan 3D?
Combien coûte la modélisation de plans 3D ?
Les plans 3D facilitent-ils la détection de clash ?
Peut-on modéliser un site industriel complexe ?
Les plans 3D sont-ils compatibles IFC ?
Quelle différence entre modélisation et simple visualisation 3D ?
Les plans 3D sont-ils utiles pour la maintenance ?
Qu’est-ce qu’un plan 3D dans le bâtiment ?
Un plan 3D est une représentation numérique volumétrique d’un bâtiment ou d’un ouvrage permettant de visualiser les volumes, les interactions entre éléments et les contraintes techniques. Contrairement aux plans 2D, il offre une compréhension globale du site et facilite l’analyse, la rénovation et la maintenance.
Quelle différence entre plans 3D et maquette BIM ?
Les plans 3D décrivent principalement la géométrie d’un ouvrage, tandis qu’une maquette BIM intègre en plus des informations techniques comme les matériaux, les caractéristiques des équipements ou les données de maintenance. Le BIM transforme donc la modélisation en base de données exploitable.
Un nuage de points peut-il remplacer des plans 3D ?
Non. Le nuage de points constitue une donnée brute issue du relevé scanner. Il permet de mesurer et visualiser l’existant, mais nécessite une phase de modélisation pour produire des plans 3D structurés et réellement exploitables dans les logiciels métier.
Comment créer des plans 3D à partir d’un scanner laser ?
La création de plans 3D repose sur plusieurs étapes : assemblage du nuage de points, nettoyage des données, puis modélisation des éléments du bâtiment sous forme d’objets géométriques. Cette reconstruction permet d’obtenir une représentation fidèle et exploitable de l’existant.
Les plans 3D permettent-ils la rénovation d’un bâtiment existant ?
Oui. Ils fournissent une base fiable pour comprendre la géométrie réelle, anticiper les contraintes techniques et préparer les travaux. Ils limitent les erreurs de conception et facilitent la coordination entre les intervenants.
Quel niveau de détail choisir pour des plans 3D ?
Le niveau de détail dépend de l’usage du modèle. Une étude de faisabilité nécessite un niveau simplifié, tandis que la coordination technique ou la maintenance demandent une modélisation plus précise. Un niveau excessif augmente les coûts sans bénéfice réel.
Peut-on extraire des plans 2D depuis un modèle 3D ?
Oui. Les coupes, façades et plans 2D peuvent être générés directement depuis un modèle 3D. Cette approche garantit la cohérence entre les livrables et facilite les mises à jour lors des modifications du projet.
Quels logiciels exploitent les plans 3D BIM ?
Les plans 3D peuvent être exploités dans des logiciels comme Autocad (DWG), Revit (RVT), Archicad, Navisworks, Tekla ou encore des outils SIG. L’utilisation de formats collaboratifs comme IFC ou BFC permet également une compatibilité élargie entre plateformes.
Quelle précision peut-on atteindre sur un plan 3D ?
La précision dépend du scanner utilisé peut atteindre quelques millimètres, mais elle n’est pas celle de la modélisation finale en 3D. La fiabilité finale des plans 3D dépend toutefois autant de la qualité de la modélisation que de la précision du relevé. La précision des plans est généralement comprise entre 1 cm et 10 cm, avec un standard autour des 2.5 cm.
Combien coûte la modélisation de plans 3D ?
Le coût varie selon la surface, la complexité du site, le niveau de détail et les objectifs du projet. La modélisation représente généralement la partie la plus importante du budget car elle nécessite une expertise technique et du temps d’interprétation. On compte souvent de quelques milliers d’euros à plusieurs dizaines de milliers d’euros pour les grands projets.
Les plans 3D facilitent-ils la détection de clash ?
Oui. La modélisation 3D permet d’identifier les conflits entre réseaux, structures et équipements avant les travaux. Cela réduit les modifications en chantier et améliore la coordination des intervenants.

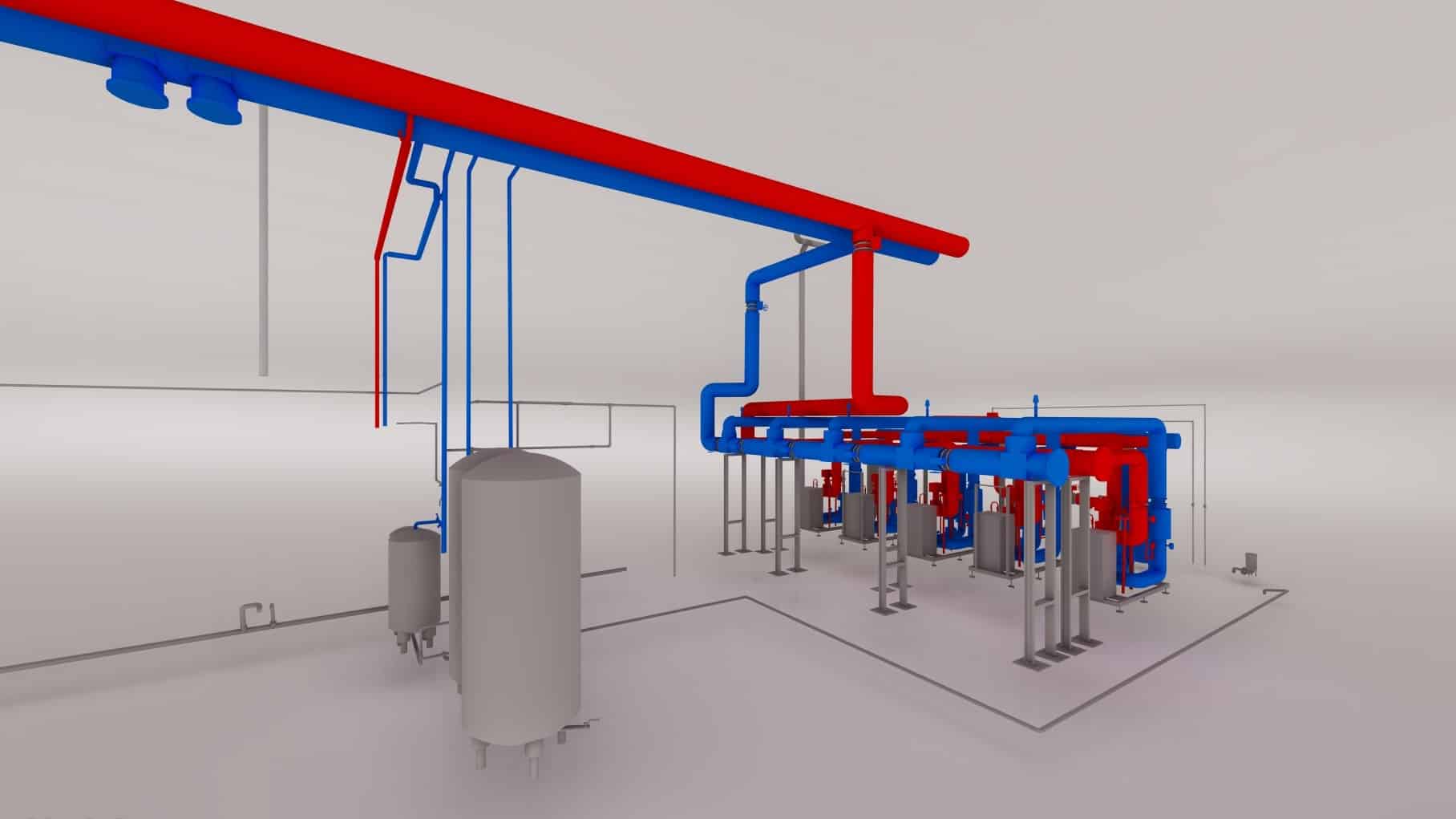

Peut-on modéliser un site industriel complexe ?
Oui. Les technologies de scan 3D permettent de capturer des environnements industriels denses et la modélisation permet de reconstruire les équipements, réseaux et structures pour faciliter la maintenance ou les projets de modification.
Les plans 3D sont-ils compatibles IFC ?
Oui, lorsqu’ils sont modélisés dans une logique BIM. Le format IFC permet de partager les données entre logiciels tout en conservant la structure et les informations associées aux objets.
Quelle différence entre modélisation et simple visualisation 3D ?
La visualisation 3D représente uniquement l’aspect graphique (visite de site, prise de cote,…), tandis que la modélisation crée des objets mesurables et exploitables. Les plans 3D issus d’une modélisation permettent l’analyse technique et la production de livrables fiables.
Les plans 3D sont-ils utiles pour la maintenance ?
Oui. Ils permettent de localiser les équipements, anticiper les interventions et conserver une documentation fiable du site. Dans un contexte BIM, ils facilitent également le suivi du cycle de vie des installations.
