Un relevé 3D mal positionné peut rendre les données inutilisables dans un projet. C’est précisément le rôle du géoréférencement. Pourtant, ce terme reste souvent mal compris par les non-spécialistes, alors qu’il conditionne directement la qualité d’exploitation des données.
Dans un projet de scan 3D, de nuage de points ou de maquette numérique, il ne suffit pas d’avoir un relevé précis. Il faut aussi que ce relevé soit correctement positionné dans un système cohérent pour pouvoir être réutilisé, comparé, assemblé et partagé avec d’autres intervenants.
Autrement dit, le géoréférencement permet de faire le lien entre une donnée mesurée sur le terrain et sa position réelle dans l’espace. Sans cela, un relevé peut être visuellement correct, mais techniquement limité.
Sommaire :
Géoréférencement : définition simple et rôle dans un projet technique
Pourquoi le géoréférencement est indispensable
Comprendre simplement les systèmes de coordonnées
Coordonnées locales, GPS, Lambert : quelles différences ?
Le lien entre géoréférencement et scan 3D
Erreurs fréquentes en géoréférencement
FAQ - Questions fréquentes sur le géoréférencement

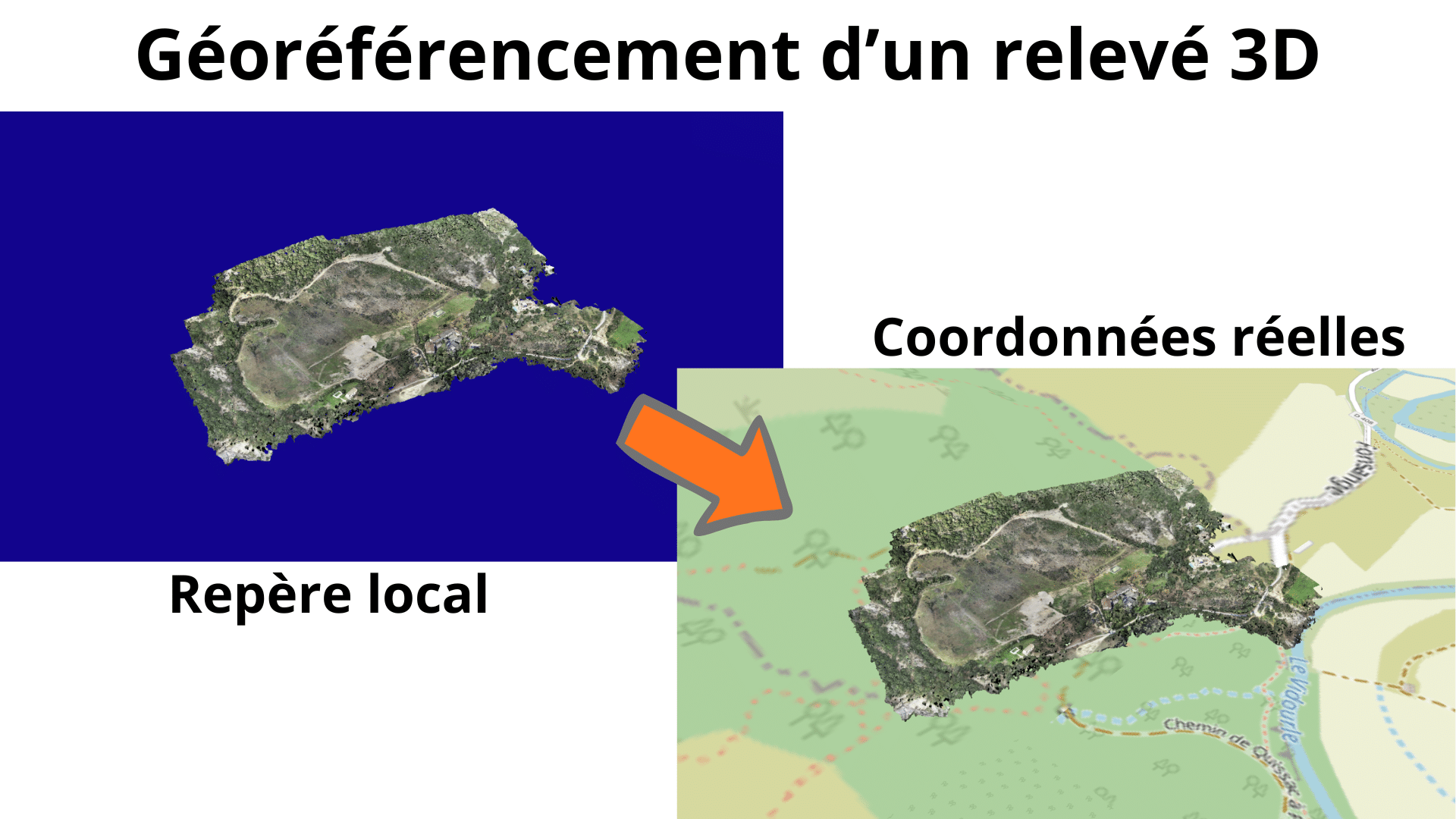

Géoréférencement : définition simple et rôle dans un projet technique
Qu’est-ce que le géoréférencement ?
Le géoréférencement consiste à associer une donnée à une position réelle dans l’espace, au moyen d’un système de coordonnées défini. Cela peut concerner un plan, une image, un nuage de points, un modèle 3D ou une maquette BIM.
En pratique, cela signifie qu’un relevé n’est plus seulement placé dans un repère arbitraire, mais dans un référentiel qui permet de le situer précisément sur le terrain, à la bonne place et avec une cohérence exploitable par d’autres acteurs du projet.
Le géoréférencement ne sert donc pas seulement à “mettre des coordonnées”. Il sert à rendre une donnée compatible avec un environnement réel de travail.
Pourquoi cette notion est-elle souvent mal comprise ?
Le mot paraît technique, alors que l’idée de fond est assez simple : il faut un repère commun pour que tout le monde parle du même endroit. Sans ce repère, deux relevés d’un même site peuvent être justes chacun de leur côté, mais impossibles à raccorder entre eux.
Beaucoup de personnes confondent aussi géoréférencement, GPS, topographie et coordonnées. Ces notions sont liées, mais elles ne désignent pas exactement la même chose. Le géoréférencement est surtout une question de cohérence spatiale.
Pourquoi le géoréférencement est indispensable
Un relevé non géoréférencé reste limité
Un nuage de points ou un modèle 3D peut être propre, dense et précis, tout en restant peu exploitable s’il n’est pas rattaché à un système cohérent. Dans ce cas, il existe “dans le vide”, avec une origine arbitraire qui ne permet pas de l’assembler facilement avec d’autres données.
Concrètement, cela complique la superposition avec des plans, l’intégration dans une maquette BIM, le recalage avec des données drone, ou encore la comparaison avec d’autres relevés réalisés plus tard.
Le géoréférencement permet de travailler à plusieurs
Dans un projet réel, les données ne sont presque jamais utilisées par une seule personne. Elles doivent circuler entre géomètres, architectes, bureaux d’études, entreprises, exploitants ou maîtres d’ouvrage.
Le géoréférencement permet à tous ces intervenants de travailler dans un repère partagé. Il évite qu’un fichier soit juste pour son producteur, mais faux ou inutilisable pour tous les autres.
Il permet aussi de suivre un site dans le temps
Lorsqu’un site évolue, il est souvent nécessaire de comparer plusieurs campagnes de relevé : avant travaux, pendant chantier, après intervention ou dans le cadre d’un suivi périodique. Sans géoréférencement, cette comparaison devient beaucoup plus incertaine.
Avec un bon rattachement spatial, il devient possible de suivre des déformations, des écarts, des reprises d’ouvrage ou simplement l’évolution d’un bâtiment ou d’une installation.
Comprendre simplement les systèmes de coordonnées
Pourquoi a-t-on besoin d’un système de coordonnées ?
Pour positionner un point, il faut un repère. Sur une feuille, cela semble simple : on peut imaginer un axe horizontal, un axe vertical, et placer un point avec des valeurs X et Y. Mais dès qu’on travaille sur un terrain réel, à l’échelle d’un bâtiment, d’une ville ou d’un territoire, la logique devient plus complexe.
La Terre n’est pas plane, les logiciels ne travaillent pas tous de la même manière, et les métiers utilisent différents référentiels selon leurs besoins. C’est pour cela qu’il existe plusieurs systèmes de coordonnées.
Un même point peut avoir plusieurs écritures
C’est un point que les néophytes comprennent mal au départ : un même point physique peut être décrit avec plusieurs jeux de coordonnées différents. Ce n’est pas forcément qu’un système est faux et l’autre juste ; c’est qu’ils n’utilisent pas le même repère de départ.
Autrement dit, la coordonnée seule ne suffit pas. Il faut aussi connaître le système dans lequel elle est exprimée. Sans cette information, la donnée devient ambiguë, voire inutilisable.
Le système de coordonnées, c’est la règle du jeu
On peut voir un système de coordonnées comme une règle commune qui définit :
- où se situe l’origine du repère,
- comment les axes sont orientés,
- dans quelles unités on travaille,
- et selon quelle logique on projette la réalité dans un plan ou un modèle.
Sans cette règle commune, deux personnes peuvent parler du “même point” tout en donnant des valeurs complètement différentes.
Pourquoi cela crée-t-il autant d’erreurs ?
Parce que dans beaucoup de projets, les coordonnées circulent sans que le référentiel soit clairement rappelé. Un fichier peut être transmis avec des valeurs apparemment précises, mais sans mention explicite du système utilisé. À ce moment-là, le risque d’erreur devient élevé.
Le problème n’est donc pas seulement la mesure. Le vrai enjeu, c’est la cohérence entre mesure, référentiel et usage final.

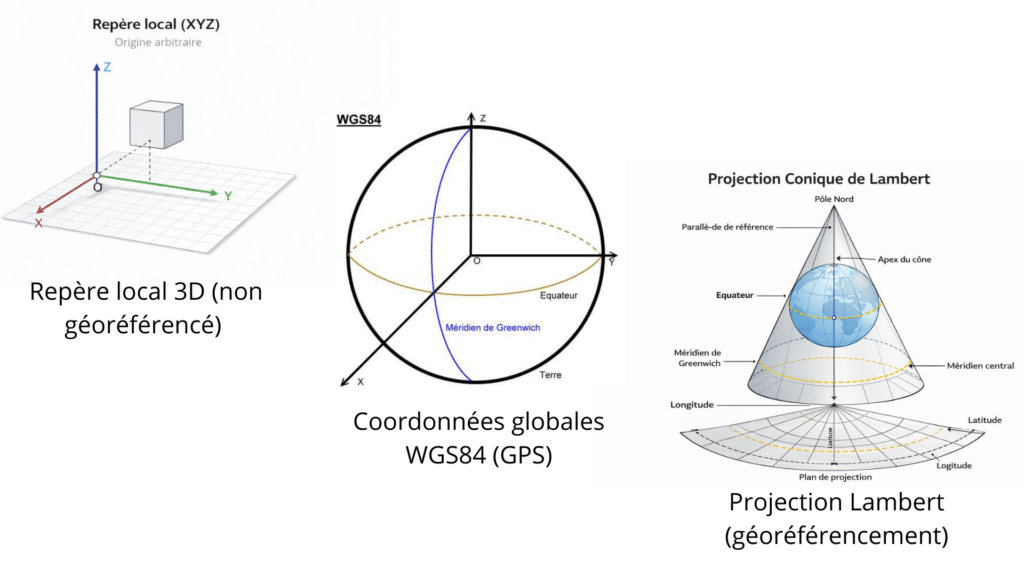

Coordonnées locales, GPS, Lambert : quelles différences ?
Les coordonnées locales : utiles, mais limitées
Dans beaucoup d’environnements techniques, on travaille d’abord dans un repère local. Cela signifie que l’origine est choisie de manière pratique, par exemple à partir d’un point de chantier ou d’un axe défini pour le projet.
Ce type de repère peut suffire pour produire un plan interne, vérifier des dimensions ou modéliser un ouvrage à petite échelle. En revanche, il devient limitant dès qu’il faut raccorder le projet à d’autres données extérieures.
Un repère local est donc souvent pratique pour travailler, mais insuffisant pour partager largement.
Les coordonnées GPS : connues, mais souvent mal interprétées
Le grand public connaît surtout les coordonnées GPS, généralement exprimées en latitude et longitude. Ce format est très utile pour situer un point sur le globe, mais il n’est pas toujours le plus pratique pour les usages de dessin, de DAO ou de BIM.
En plus, beaucoup de gens associent automatiquement GPS et précision absolue. C’est trompeur. La précision dépend fortement des équipements, des méthodes de mesure et du contexte de captation. Le simple fait d’avoir des coordonnées GPS ne garantit donc pas un résultat de qualité technique suffisante.
Les coordonnées projetées : le cas du Lambert 93 en France
En France, l’un des systèmes les plus utilisés dans les projets techniques est le Lambert 93. Pour simplifier, ce système permet de travailler avec des coordonnées en mètres dans un repère adapté au territoire français.
Pour les non-spécialistes, on peut retenir ceci : le Lambert 93 est souvent plus pratique que des coordonnées GPS brutes lorsqu’il faut produire des plans, assembler des relevés ou intégrer des données dans des logiciels techniques.
Il ne remplace pas le terrain, ni la compétence de mesure, mais il fournit un cadre de travail cohérent et largement utilisé.
Pourquoi il ne faut pas mélanger ces systèmes
Le point critique, c’est qu’un même site peut être décrit en coordonnées locales, en GPS ou en coordonnées projetées. Si ces systèmes sont mélangés sans transformation correcte, les décalages peuvent devenir très importants.
Un fichier peut alors sembler propre visuellement, mais être mal placé, mal orienté ou impossible à raccorder. Et plus le projet avance, plus ce type d’erreur coûte cher à corriger.
Ce qu’une personne qui découvre ces concepts doit retenir
Pour simplifier au maximum :
- les coordonnées locales servent à travailler dans un repère propre au projet,
- les coordonnées GPS servent à situer un point globalement sur la Terre,
- les coordonnées projetées comme le Lambert 93 servent à exploiter techniquement les données dans de nombreux projets français.
Le plus important n’est pas de tout maîtriser en théorie, mais de comprendre qu’un relevé n’est exploitable que si son système de coordonnées est clairement défini et cohérent avec l’usage visé.

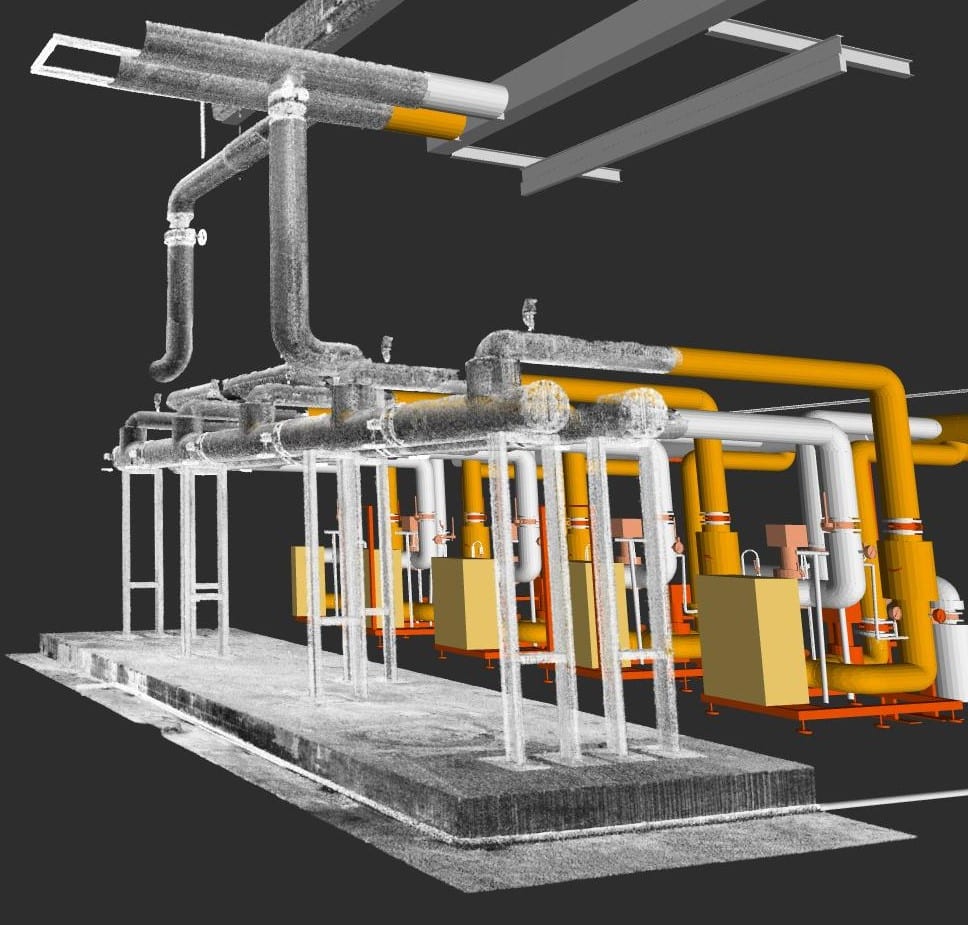

Le lien entre géoréférencement et scan 3D
Un nuage de points n’est pas automatiquement exploitable partout
Dans un projet de scan 3D, le nuage de points constitue une base géométrique très puissante. Mais cette base ne devient réellement exploitable dans un écosystème plus large que si son positionnement est cohérent.
Un nuage de points peut donc être très dense, très précis localement, tout en restant difficile à intégrer dans un projet global s’il n’est pas correctement géoréférencé.
Le géoréférencement facilite les usages en aval
Une fois correctement rattachées, les données peuvent être utilisées plus facilement pour produire :
- des plans 2D,
- des coupes et élévations,
- des maquettes BIM,
- des comparaisons avec d’autres campagnes de relevé,
- des intégrations avec d’autres sources de données techniques.
Le géoréférencement ne remplace donc pas la qualité du relevé, mais il conditionne sa capacité à s’intégrer dans un vrai workflow projet.
Erreurs fréquentes en géoréférencement
Croire que des coordonnées suffisent sans préciser le système
Une coordonnée sans indication claire du référentiel n’a pas beaucoup de valeur. C’est une erreur classique, notamment lorsque les fichiers circulent vite entre plusieurs intervenants.
Confondre GPS et précision technique suffisante
Le fait d’utiliser un système de positionnement global ne garantit pas, à lui seul, un niveau de précision adapté à tous les projets. Cette confusion est fréquente chez les non-spécialistes.

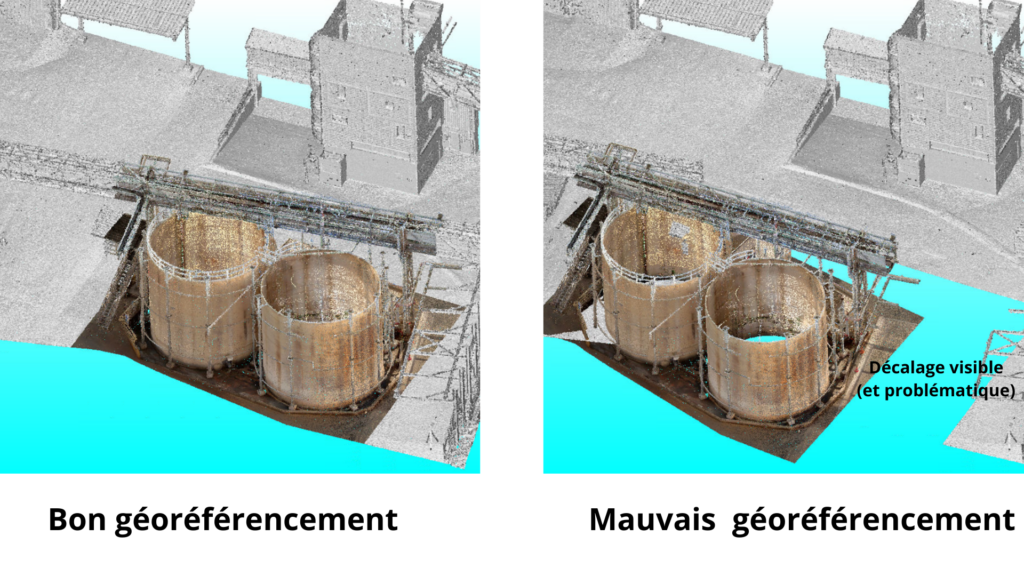

Mélanger repère local et repère national
C’est probablement l’une des erreurs les plus pénalisantes. Un projet peut alors présenter des écarts importants, même si chaque sous-ensemble semble cohérent de son côté.
Sous-estimer l’impact en aval
Un géoréférencement mal défini n’est pas juste un détail technique. Il peut affecter les plans, la maquette, les implantations, les comparaisons de phases et la coordination globale du projet.
FAQ - Questions fréquentes sur le géoréférencement
Qu’est-ce que le géoréférencement ?
Pourquoi géoréférencer un relevé 3D ?
Qu’est-ce qu’un système de coordonnées ?
Quelle différence entre GPS et Lambert 93 ?
À quoi servent les coordonnées locales ?
Le géoréférencement est-il obligatoire en scan 3D ?
Que se passe-t-il si le mauvais système est utilisé ?
Le géoréférencement est-il utile pour le BIM ?
Qu’est-ce que le géoréférencement ?
Le géoréférencement consiste à rattacher une donnée à une position réelle dans un système de coordonnées défini, afin qu’elle puisse être située et exploitée correctement dans un projet technique.
Pourquoi géoréférencer un relevé 3D ?
Parce qu’un relevé non géoréférencé reste difficile à raccorder à d’autres données. Le géoréférencement permet de superposer, comparer, partager et intégrer les relevés dans un environnement projet cohérent.
Qu’est-ce qu’un système de coordonnées ?
Un système de coordonnées est un repère défini qui permet d’exprimer la position d’un point. Il précise la logique utilisée pour décrire cette position, et pas seulement les valeurs numériques elles-mêmes.
Quelle différence entre GPS et Lambert 93 ?
Le GPS exprime généralement une position en latitude et longitude, utile pour se situer globalement. Le Lambert 93 est un système projeté très utilisé en France, plus pratique pour de nombreux usages techniques en plan et en DAO.
À quoi servent les coordonnées locales ?
Elles servent à travailler dans un repère propre au projet ou au chantier. Elles sont pratiques localement, mais insuffisantes dès qu’il faut raccorder les données à d’autres référentiels externes.
Le géoréférencement est-il obligatoire en scan 3D ?
Pas dans tous les cas. Pour certains usages internes, un repère local peut suffire. En revanche, dès qu’il faut partager, raccorder ou comparer les données, le géoréférencement devient fortement pertinent.
Que se passe-t-il si le mauvais système est utilisé ?
Les données peuvent être décalées, mal orientées ou impossibles à superposer correctement. Ce type d’erreur peut impacter fortement les plans, les maquettes et la coordination globale du projet.
Le géoréférencement est-il utile pour le BIM ?
Oui, surtout lorsque la maquette doit être raccordée à l’existant, à des données de relevé ou à d’autres sources techniques. Il facilite l’intégration cohérente des informations dans le projet.
