POURQUOI RÉALISER DES ANALYSES 3D À PARTIR D’UN SCAN 3D ?
Les analyses 3D permettent d’exploiter un relevé réel pour vérifier rapidement la faisabilité d’un projet, contrôler des contraintes techniques ou sécuriser des décisions avant intervention.
À partir d’un nuage de points, il devient possible d’étudier des gabarits de passage, vérifier l’intégration d’un équipement, analyser des distances de sécurité ou comparer un projet avec l’existant réel sans dépendre uniquement de plans parfois incomplets ou obsolètes.
Cette approche permet également d’anticiper les collisions, conflits d’encombrement ou contraintes techniques avant travaux, installation ou modification d’un site.
À retenir
Les analyses 3D permettent de transformer un relevé terrain en outil d’aide à la décision pour vérifier des contraintes techniques, valider des implantations et sécuriser les études avant travaux ou exploitation.
MÉTHODE D’ANALYSE ET D’EXPLOITATION DES DONNÉES 3D
Chaque analyse 3D est organisée selon les objectifs du projet, les contraintes à vérifier et les décisions techniques à sécuriser : contrôle d’encombrement, validation d’intégration, étude de passage ou comparaison projet/existant.
1
ANALYSE DES CONTRAINTES ET DU BESOIN
Étude des relevés 3D, plans, maquettes BIM et données disponibles afin d’identifier les contraintes techniques, distances, accès, passages ou zones de conflit à analyser selon le projet.
2
RÉALISATION DES ANALYSES 3D
Exploitation des données relevées pour vérifier des gabarits, étudier des encombrements, comparer un projet avec l’existant ou valider l’intégration d’un équipement dans son environnement réel.
3
RESTITUTION ET AIDE À LA DÉCISION
LIVRABLES ET RÉSULTATS D’ANALYSES 3D
Les analyses 3D peuvent aboutir à différents livrables techniques exploitables pour les études, la validation de projets, les travaux, la maintenance ou l’aide à la décision sur bâtiments, infrastructures et sites industriels.
ANALYSES
VALIDATIONS ET CONTRÔLES TECHNIQUES
Réalisation d’analyses de gabarits, contrôles d’encombrement, vérifications d’intégration ou comparaisons projet/existant à partir des relevés et nuages de points.
VISUELS
VUES ET COMPARAISONS TECHNIQUES
Production de vues annotées, coupes, comparaisons visuelles et supports graphiques facilitant l’interprétation des résultats et la communication entre intervenants.
FORMATS
LIVRABLES EXPLOITABLES
Livraison possible sous différents formats adaptés aux outils et usages du projet : PDF, DWG, IFC, captures annotées, exports techniques ou données exploitables dans les environnements BIM et CAO.
DÉCISION
SUPPORTS D’AIDE À LA DÉCISION
EXEMPLES D’ANALYSES 3D ET D’ÉTUDES TECHNIQUES

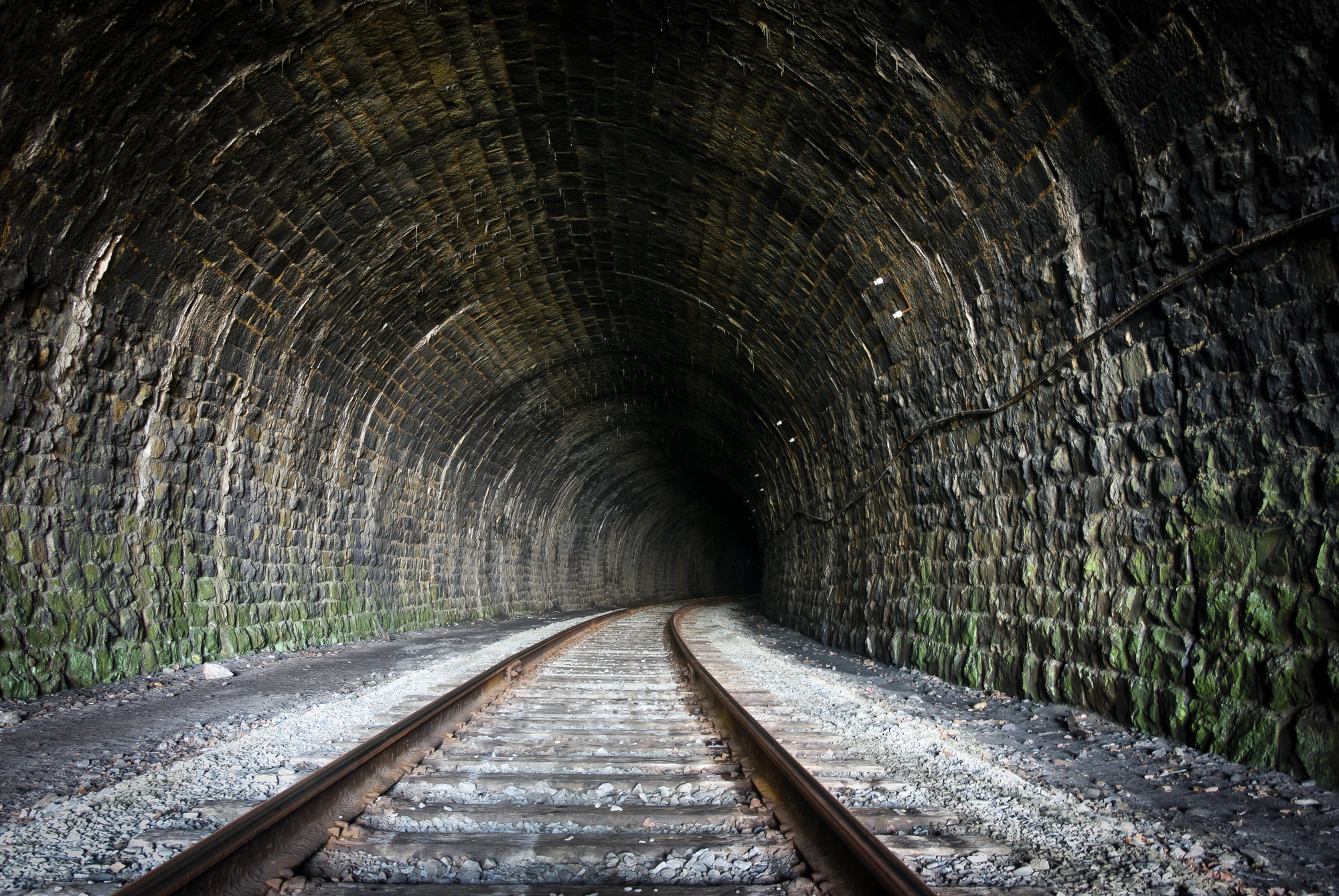

Analyse de gabarits et contraintes de passage sur infrastructure existante.
Étude d’encombrement et implantation d’équipements techniques.

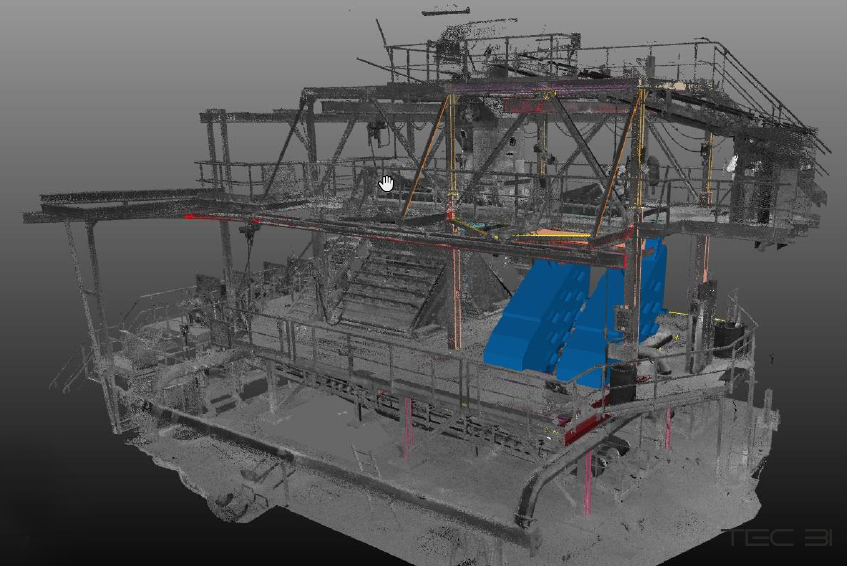

Analyse d’intégration d’équipements sur site industriel existant.
CAS D’USAGE DES ANALYSES 3D ET ÉTUDES TECHNIQUES
Les relevés et exploitations 3D permettent de vérifier des contraintes techniques, préparer des travaux, valider des intégrations ou sécuriser des décisions sur bâtiments, infrastructures et sites industriels.
ÉTUDES/FAISABILITÉ
Vérifier rapidement la compatibilité d’un projet avec l’existant avant travaux ou modification.
TRAVAUX/MODIFICATIONS
Anticiper les contraintes d’accès, collisions ou encombrements avant intervention sur site.
EXPLOITATION / MAINTENANCE
Analyser des zones techniques complexes pour préparer des opérations ou sécuriser des accès.
INFRASTRUCTURES/PASSAGES
Contrôler des gabarits, distances de sécurité ou contraintes de circulation sur ouvrages existants.
EXEMPLES DE PROJETS D’ANALYSES 3D
VALIDATION DE PROJETS ET FAISABILITÉ
Exploitation de relevés 3D pour vérifier la compatibilité d’un projet avec l’existant avant travaux, installation ou modification technique.
PRÉPARATION DE TRAVAUX ET INTERVENTIONS
Analyse des accès, encombrements et contraintes techniques afin d’anticiper les difficultés avant intervention sur site.
CONTRÔLE DE PASSAGES ET INTÉGRATIONS
POURQUOI CHOISIR AXXESS DATA POUR VOS ÉTUDES ET CONTRÔLES TECHNIQUES 3D ?
Axxess Data accompagne les projets d’exploitation de relevés 3D sur bâtiments, infrastructures et sites industriels afin d’aider à la validation technique, la préparation de travaux et la prise de décision sur des environnements complexes.
Notre approche combine expérience terrain du scan 3D, compréhension des contraintes réelles et production de livrables directement exploitables pour les études, travaux et interventions.
EXPÉRIENCE DES ENVIRONNEMENTS COMPLEXES
Interventions sur sites industriels, tunnels, infrastructures, réseaux techniques et bâtiments occupés avec gestion de contraintes d’accès et d’exploitation.
ANALYSES
ORIENTÉES TERRAIN
Contrôle de gabarits, études d’encombrement, validation de passages, intégration d’équipements et comparaison projet/existant selon les besoins du projet.
MAÎTRISE DES TECHNOLOGIES 3D
Exploitation de scans fixes, mobiles, drones et nuages de points complexes, y compris sur gros volumes de données et environnements techniques denses.
LIVRABLES D’AIDE À LA DÉCISION
PRESTATIONS COMPLÉMENTAIRES AUX ANALYSES ET ÉTUDES 3D
Toutes nos prestations
Relevé 3D, scan laser, BIM, plans 2D, nuages de points et livrables techniques pour bâtiments, infrastructures et sites industriels.
TRAITEMENT DES NUAGES DE POINTS
Nettoyage, assemblage, découpage et préparation de nuages de points exploitables pour les études techniques, analyses et environnements BIM/CAO.
RELEVÉ 3D / SCAN LASER
Acquisition de données terrain par scanner 3D fixe, mobile ou drone pour études techniques, contrôles et exploitation de l’existant.
SCAN TO BIM
Exploitation des relevés 3D dans les environnements BIM et CAO pour comparaisons, intégrations, études d’encombrement et préparation de travaux.
FAQ — ANALYSES 3D ET ÉTUDES TECHNIQUES
À quoi servent des analyses 3D à partir d’un scan laser ?
Les analyses 3D permettent d’exploiter un relevé réel pour vérifier des contraintes techniques, valider un projet, contrôler un passage ou préparer des travaux avant intervention sur site.
Elles sont notamment utilisées pour les études d’encombrement, contrôles de gabarits, intégrations d’équipements, comparaisons projet/existant ou validations de faisabilité sur bâtiments, infrastructures et sites industriels.
Peut-on intégrer un nouvel équipement dans un site existant avant travaux ?
Oui. Les analyses 3D permettent de simuler l’intégration d’un équipement dans son environnement réel afin de détecter les collisions, contraintes d’accès ou problèmes d’encombrement avant installation.
Cela permet de sécuriser les études et limiter les modifications sur site.
Peut-on réaliser ces analyses sur un site occupé ou en activité ?
Oui. Les analyses peuvent être réalisées sur bâtiments occupés, sites industriels en fonctionnement, infrastructures ou environnements techniques complexes selon les contraintes d’accès et d’exploitation du site.
Peut-on vérifier si un équipement ou véhicule “passe” réellement ?
Oui. Les relevés scan 3D permettent de contrôler des gabarits, distances de sécurité et contraintes de passage à partir de l’existant réel plutôt qu’uniquement sur plans théoriques.
Ces analyses sont utilisées sur tunnels, réseaux techniques, bâtiments industriels, voiries ou zones d’accès complexes.
Quels livrables peut-on obtenir après une analyse 3D ?
Selon les besoins du projet, les livrables peuvent inclure des vues annotées, comparaisons visuelles, coupes, rapports techniques, mesures, exports BIM/CAO ou supports d’aide à la décision exploitables pour les études et travaux.
Quel est le prix d’une analyse 3D ou étude d’encombrement ?
Le coût dépend principalement de la taille du site, de la complexité technique, du niveau d’analyse attendu et des livrables nécessaires.
Une étude simple de validation ou de passage sera généralement plus rapide qu’une analyse complète avec intégration d’équipements, comparaisons multiples et livrables détaillés.
BESOIN D’UNE ANALYSE 3D OU D’UNE ÉTUDE TECHNIQUE À PARTIR D’UN SCAN 3D ?
Décrivez votre projet, vos contraintes techniques et vos objectifs afin d’identifier les analyses, contrôles et livrables les plus adaptés à votre besoin : validation de passages, étude d’encombrement, intégration d’équipements, comparaison projet/existant ou préparation de travaux.
